MT95-SM
Miniatur-Lineartische

Lineartisch 95 x 95 x 40 mm, Hub bis 40 mm, Repro 2.1 µm, Last 6 kg, Speed 11 mm/s

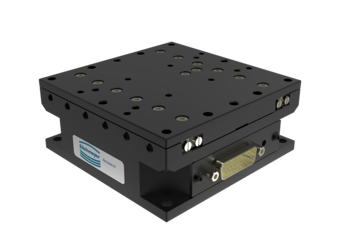

MT95-SM

Kompakter Positionierer mit innen liegendem Motor

Der Miniatur-Lineartisch MT95 erreicht mit Kreuzrollenführungen sehr gute Ablaufwerte. Der Antrieb wird mit einem Zahnriemengetriebe umgelenkt und kann so vollständig im Positioniertisch untergebracht werden.

  • Ideal für kleine Bauräume (95 x 95 x 40 mm)
  • Wiederholgenauigkeit bis 2.1 µm
  • Leicht stapelbar zu kompakten Mehrachssystemen

Optionen:

  • Erhältlich mit DC-Motor oder Schrittmotor
  • Kompaktes 3-Achs-Positioniersystem: MP95-3
  • Ausführung für Reinraum und Vakuum auf Anfrage

Anwendungsfelder

Positionierung in kleinen Bauräumen z.B. Inkubatoren, Faserpositionierung, Kamera- und Mikroskop-Positionierer, Aligner für Vakuum-Kammern, Aufbau von platzsparenden XYZ Mehrachssystemen, Manipulator für Industrie und Forschung, Kompakte Reinraum-Positioniersysteme, Wafer Prober Justage



MT95 -40-SM
Verfahrweg[mm] 40
Wiederholgenauigkeit unidirektional[µm]± 2.1
Wiederholgenauigkeit bidirektional[µm]± 4.1
Positioniergenauigkeit[µm]± 5.4
Ebenheitsabweichung[µm]± 2
Geradheitsabweichung[µm]± 1.4
Positioniergeschwindigkeit[mm/s]5.8
Max. Geschwindigkeit[mm/s]11.6
Max. Beschleunigung[m/s2]0.1
Max. Last Fx[N]30
Max. Last Fy[N]65
Max. Last Fz[N]65
Max. Lastmoment Mx[Nm]3.2
Max. Lastmoment My[Nm]1.3
Max. Lastmoment Mz[Nm]1.1
Nicken[µrad]± 65
Gieren[µrad]± 40
Länge[mm]95
Breite[mm]95
Höhe[mm]40
Gewicht[kg]0.8
Spindeltyp Gleitgewindetrieb M8x0,5.8.64.84
Spindelsteigung 0.5
Führung Kreuzrolle
Motor Schrittmotor
Feedback Open Loop
Material Aluminium eloxiert
Zusatzausstattung Hochauflösendes Messsystem, Erweiterung zum XYZ-R-System, Bremse, kundenspezifsche Adapter, Bohrungsraster, Kabel / Stecker
Varianten Reinraum  bis Reinraum Klasse ISO 5 (höher auf Anfrage)
Varianten Strahlung  UV, DUV, EUV (Röntgen, Gamma auf Anfrage)
Varianten Magnetismus  auf Anfrage
Varianten Vakuum  auf Anfrage
Änderungen vorbehalten. Werte gelten für Einzelachsen mit unseren Controllern. Hier angegeben sind typische Werte für eine Standardausführung. Durch individuelle Anpassungen und bei genauer Kenntnis Ihrer Anwendung können deutlich verbesserte Werte erreicht werden. Sprechen Sie uns an.


Angepasstes System für Ihr Gesamtkonzept

Achsen für Reinraum- und Vakuumanwendungen

Nahezu alle atmosphärischen Standardachsen sind eloxiert mit UHV-Schmierung für Restdrücke bis 10-6 mbar und Reinraumklasse ISO 6 - oder noch besser - verfügbar. Klicken Sie hier für die Übersicht unserer Vakuum- und Reinraumsysteme!
