KDT310-SM-HV
Vakuum / Reinraum Kreuztische

782330:032.26

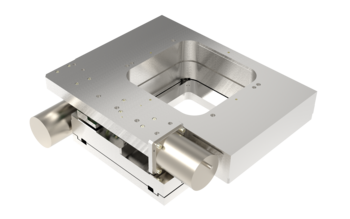

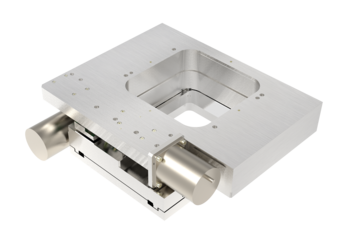

KDT310-SM-HV - Vakuum / Reinraum Kreuztische



Hochlast XY Stage

HV, DUV, Reinraum ISO 6, Hub 100 x 100 mm, Repro bis 0.7 µm, Speed 20 mm/s, Last bis 20 kg

  • Reinraum: Varianten bis Klasse ISO 6 (höher auf Anfrage)
  • Vakuum: alle Bereiche HV bis 10-8 mbar
  • Schmierung: flüssig bis 10-8 mbar
  • Max. Ausheiztemperatur: 100°C
  • Durchlicht in X mit 90 x 90 mm, Y 150 x 150 mm
Optional konfigurierbar:
  • Mit und ohne Messsystem
  • Kombinierbar mit Drehtischen (z.B. DT155) für rotatorische Anwendungen
  • Auf die Anwendung angepasste Materialwahl und Schmierung
  • Optional mit Controller FMC400/450
  • Kundenspezifische Entwicklung mit 3D-Entwurf, Prototypen, Serienproduktion

Hochbelastbares XY-Durchlichtsystem

Das Positioniersystem mit Durchlichtöffnung wurde aus zwei Lineartischen zu einem präzisen und hochbelastbaren Kreuztisch für Anwendungen im Hochvakuum und Ultrahochvakuum kombiniert. Sein Konzept mit Profilschienenführungen und hochpräzisen Kugelgewindetrieben ermöglicht hervorragende Präzision bei optimaler Nutzung des Bauraums.

Er lässt sich einfach mit dem Drehtisch DT155 kombinieren, woraus sich vielfältige Anwendungen ergeben.


Anwendungsbereiche

Präzisionspositionierung für Laboranwendungen, Mikroskopie und Halbleitertechnik,  Forschung im Ultrahochvakuum und unter extrem ultravioletter Strahlung, Probenvorbereitung, Probenscan, Probenhandling, Biochips, Wafer Inspektion, Waferjustage, Kamerajustage, Materialforschung, Materialanalyse, Beamline, Beschleuniger, Synchrotron



KDT310   -100-SM -100-SM-L
Standard System   LT310 LT310
Verfahrweg [mm]  100 x 100 100 x 100
Wiederholgenauigkeit unidirektional [µm] ± 1.6 ± 0.7
Wiederholgenauigkeit bidirektional [µm] ± 2.1 ± 0.5
Positioniergeschwindigkeit [mm/s] 10 10
Max. Geschwindigkeit [mm/s] 20 20
Max. Last Fx [N] 196 196
Max. Last Fy [N] 196 196
Länge [mm] 310 310
Breite [mm] 310 310
Höhe [mm] 100 100
Apertur X [mm] 90 x 90
Apertur Y [mm] 150 x 150
Gewicht [kg] 17
Schmierung flüssig [mbar] bis 10-8
Max. Ausheiztemperatur [deg] 100
Spindeltyp   Kugelgewindetrieb 1214.545/1.8.138.188R P3P
Spindelsteigung   1
Führung   Profilschiene
Motor   Schrittmotor
Feedback   Open Loop Linearmesssystem
Messsystem Auflösung    ohne 0.05 µm, optional bis zu 0.001 µm
Optionale Zusatzausstattung   Gleitgewindetrieb mit Trockenschmierung oder Kugelgewindetrieb mit Flüssigschmierung, kundenspezifsche flourfreie / PFAS-freie UHV-Schmierung, Adapter, Bohrungsraster, Kabel / Stecker
Varianten Reinraum    bis Reinraum Klasse ISO 6 (höher auf Anfrage)
Varianten Strahlung    UV, DUV (EUV, Röntgen, Gamma auf Anfrage)
Varianten Magnetismus    magnetisch
Varianten Vakuum    alle Bereiche bis 10E-8 mbar HV



Änderungen vorbehalten. Werte gelten für Einzelachsen mit unseren Controllern. Hier angegeben sind typische Werte für eine Standardausführung. Durch individuelle Anpassungen und bei genauer Kenntnis Ihrer Anwendung können deutlich verbesserte Werte erreicht werden.

Angepasstes System für Ihr Gesamtkonzept

Mit dem Absenden dieses Formulars bestätige ich, dass ich die Datenschutzerklärung von Steinmeyer zur Kenntnis genommen habe.

Noch mehr Achsen für Ihre Vakuumanwendungen?

Nahezu alle atmosphärischen Standardachsen sind eloxiert mit UHV-Schmierung für Restdrücke bis 10E-6 mbar - oder noch besser - verfügbar. Klicken Sie hier für die Übersicht über unsere Standardachsen!

Übersicht Standard-Stages     Technischen Berater kontaktieren

Nur bestimmte Materialien, Komponenten und Schmierstoffe genügen den Anforderungen an niedriges Ausgasen. Oft ist die Verwendung flüssiger Schmierstoffe nicht möglich. Auch stellt der Ausbackprozess eine hohe Belastung für das Positioniersystem dar, die auftretenden thermischen Spannungen bei Temperaturen bis 140°C müssen beachtet werden. Alle Fertigungsteile werden vakuumgerecht konstruiert und nach der Fertigung gesondert gereinigt. Die Montage erfolgt im Reinraum. Für Systeme mit Magnetfreiheit schränkt sich die Materialauswahl noch wesentlich weiter ein.

Sowohl für UHV-Systeme für höchsten Anspruch als auch für magnetfreie Baugruppen halten wir eine Vielzahl von Lösungen bereit.

Die kundenspezifische Anpassung unserer Positioniersysteme an bestehende Kammern oder Setups erfolgt in mehreren strukturierten Schritten. Ziel ist eine nahtlose Integration bei maximaler Präzision, Reinraum- bzw. Vakuumtauglichkeit und Betriebssicherheit.

Typischerweise umfasst der Anpassungsprozess:

  • Analyse der Einbausituation (Bauraum, Schnittstellen, Lasten, Bewegungsfreiheiten, Umgebungsbedingungen)
  • Abstimmung auf die Applikation hinsichtlich Vakuum-, Reinraum-, Magnetismus- oder Strahlungsanforderungen
  • Mechanische Anpassungen wie kundenspezifische Adapter, Grundplatten, Bohrbilder oder Bauhöhen
  • Anpassung von Antriebs-, Mess- und Kabelkonzepten inkl. Steckerführung, Durchführungen und Kabelführung
  • Material- und Schmierstoffauswahl abgestimmt auf Ausgasung, Partikelanforderungen und Bake-out


Die Auslegung erfolgt mittels 3D-Konstruktion und Simulation, auf Wunsch ergänzt durch Prototypen, Funktionstests sowie Reinraum- oder Vakuumvorbereitung. So stellen wir sicher, dass das System optimal in das bestehende Setup integriert werden kann – ohne Kompromisse bei Präzision oder Prozessstabilität.

Unsere Positioniersysteme sind für unterschiedliche Reinraumklassen gemäß ISO 14644-1 ausgelegt und können an die jeweilige Anwendung angepasst werden. Standardmäßig realisieren wir Systeme für ISO 6 bis ISO 4. Für besonders anspruchsvolle kundenspezifische Anwendungen sind – abhängig von Systemkonzept, Bewegung, Materialien und Schmierung – auch Reinraumklassen bis ISO 2 - 1 möglich.

Die erreichbare Reinraumklasse hängt dabei unter anderem ab von:

  • der gewählten Mechanik und Lagerung
  • den eingesetzten Antriebs- und Messsystemen
  • Materialien, Oberflächenbehandlungen und Schmierstoffen
  • Bewegungsprofilen und Betriebsbedingungen z.B. Einhausung, Absaugung
  • Mehrstufige Reinigungsprozesse, Handling & Kommissionierung

Alle Reinraumsysteme werden entsprechend vorbereitet, montiert und endgereinigt im Reinraum. Auf Anfrage entwickeln wir kundenspezifische Lösungen, die exakt auf die geforderte Reinraumklasse und Anwendung abgestimmt sind.

Nahezu alle atmosphärischen Standardachsen sind eloxiert mit UHV-Schmierung für Restdrücke bis 10E-6 mbar - oder noch besser - verfügbar. Für Systeme mit Schritt- oder Piezo Motor bieten wir Vakuum-Präparation:

  • Alle Teile vakuumgereinigt
  • Flüssigschmierung mit UHV-Öl für Drücke bis 10-6 mbar
  • Maximale Ausheiztemperatur 80 °C
  • Ausgerüstet mit Phytron-Schrittmotoren
  • Edelstahlkomponenten (Kugelgewindetrieb, Führungen, Lager, Schrauben)
  • Kapton- oder PTFE-Verkabelung
  • Kapton- oder Keramik-Sub-D-Stecker
  • Unbehandelte Aluminiumoberflächen
  • Bohrungen und Kavitäten mit Lüftungslöchern, entlüftete Schrauben oder geschlitzte Scheiben
  • Ohne Abdeckungen
  • Montiert in unserem Reinraum
  • Endgereinigt
  • Lieferung in evakuierter, doppelter Kunststoffverpackung
