HT240
Vakuum / Reinraum Hubtische

782331:117.26
HT240 - Vakuum / Reinraum Hubtische



Hochlast Hubtisch

UHV 10E-9 mbar, DUV, ISO 4 | Hub 25 mm | Repro 0.3 µm | Last 40 kg | Speed 4.4 mm/s

  • Reinraum: Varianten bis Klasse ISO 4 (höher auf Anfrage)
  • Vakuum: alle Bereiche HV / UHV bis 10-9 mbar
  • Schmierung flüssig bis 10-8 mbar / trocken bis 10-9 mbar
  • Max. Ausheiztemperatur: 120°C
Optionen:
  • Auf die Anwendung angepasste Materialwahl und Schmierung
  • Ausführung für Reinraum, Vakuum und Strahlung
  • Optional mit Controller FMC400/450
  • Kundenspezifische Entwicklung mit 3D-Entwurf, Prototypen, Serienproduktion

Präziser Hubtisch für hohe Lasten bis 40 kg

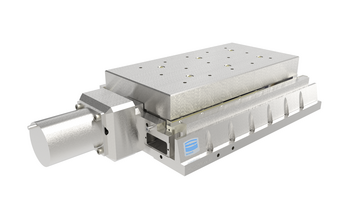

Der Hubtisch ist für hochpräzise vertikale Bewegungen unter extremen Bedin­gungen, wie im Hochvakuum, im Ultra­-Hochvakuum geeignet. Aufgrund seines Hub-­Keil­-Prinzips erreicht er seine Parameter trotz geringer Bauhöhe von 90 mm. Die Kombination aus Schrittmotor und einem präzisen Kugelgewindetrieb, wahlweise Gleitgewindetrieb, ermöglicht kleinste Schrittweiten bei vergleichsweise hohen Lasten.


Anwendungsbereiche

Präzisionspositionierung in der Industrie und Forschung im Ultrahochvakuum und unter extrem ultravioletter Strahlung, Waferjustage, Waferinspektion, Kamerajustage, Materialforschung, Materialanalyse, Inspektion, Mikroskopie im Vakuum, Beamline, Beschleuniger, Synchrotron



HT240   -SM -SM-L
Verfahrweg [mm]  25 25
Wiederholgenauigkeit unidirektional [µm] ± 1.7 ± 0.3
Wiederholgenauigkeit bidirektional [µm] ± 2.7 ± 0.5
Positioniergeschwindigkeit [mm/s] 2.2 2.2
Max. Geschwindigkeit [mm/s] 4.4 4.4
Max. Last Fx [N] 440 440
Max. Last Fy [N] 440 440
Max. Last Fz [N] 410 410
Länge [mm] 460 460
Breite [mm] 240 240
Höhe [mm] 90 90
Gewicht [kg] 14
Schmierung flüssig [mbar] bis 10-8
Schmierung trocken [mbar] bis 10-9
Max. Ausheiztemperatur [deg] 120
Antrieb   Kugelgewindetrieb 1412./1.12.145.175R P3P
Motor   Schrittmotor
Führung   Profilschiene Edelstahl, trocken
Feedback   Open Loop  Linearmesssystem
Auflösung Messsystem   - 0.1 µm
Optionale Zusatzausstattung   Gleitgewindetrieb mit Trockenschmierung oder Kugelgewindetrieb mit Flüssigschmierung, kundenspezifsche flourfreie / PFAS-freie UHV-Schmierung, Adapter, Bohrungsraster, Kabel / Stecker
Varianten Reinraum    bis Reinraum Klasse ISO 4 (höher auf Anfrage)
Varianten Strahlung    UV, DUV (EUV, Röntgen, Gamma auf Anfrage)
Varianten Magnetismus    magnetisch (magnetarm auf Anfrage)
Varianten Vakuum    alle Bereiche bis 10E-9 mbar HV / UHV



Änderungen vorbehalten. Werte gelten für Einzelachsen mit unseren Controllern. Hier angegeben sind typische Werte für eine Standardausführung. Durch individuelle Anpassungen und bei genauer Kenntnis Ihrer Anwendung können deutlich verbesserte Werte erreicht werden.

Angepasstes System für Ihr Gesamtkonzept

Mit dem Absenden dieses Formulars bestätige ich, dass ich die Datenschutzerklärung von Steinmeyer zur Kenntnis genommen habe.

Noch mehr Achsen für Ihre Vakuumanwendungen?

Nahezu alle atmosphärischen Standardachsen sind eloxiert mit UHV-Schmierung für Restdrücke bis 10E-6 mbar - oder noch besser - verfügbar. Klicken Sie hier für die Übersicht über unsere Standardachsen!

Übersicht Standard-Stages     Technischen Berater kontaktieren

Nur bestimmte Materialien, Komponenten und Schmierstoffe genügen den Anforderungen an niedriges Ausgasen. Oft ist die Verwendung flüssiger Schmierstoffe nicht möglich. Auch stellt der Ausbackprozess eine hohe Belastung für das Positioniersystem dar, die auftretenden thermischen Spannungen bei Temperaturen bis 140°C müssen beachtet werden. Alle Fertigungsteile werden vakuumgerecht konstruiert und nach der Fertigung gesondert gereinigt. Die Montage erfolgt im Reinraum. Für Systeme mit Magnetfreiheit schränkt sich die Materialauswahl noch wesentlich weiter ein.

Sowohl für UHV-Systeme für höchsten Anspruch als auch für magnetfreie Baugruppen halten wir eine Vielzahl von Lösungen bereit.

Die kundenspezifische Anpassung unserer Positioniersysteme an bestehende Kammern oder Setups erfolgt in mehreren strukturierten Schritten. Ziel ist eine nahtlose Integration bei maximaler Präzision, Reinraum- bzw. Vakuumtauglichkeit und Betriebssicherheit.

Typischerweise umfasst der Anpassungsprozess:

  • Analyse der Einbausituation (Bauraum, Schnittstellen, Lasten, Bewegungsfreiheiten, Umgebungsbedingungen)
  • Abstimmung auf die Applikation hinsichtlich Vakuum-, Reinraum-, Magnetismus- oder Strahlungsanforderungen
  • Mechanische Anpassungen wie kundenspezifische Adapter, Grundplatten, Bohrbilder oder Bauhöhen
  • Anpassung von Antriebs-, Mess- und Kabelkonzepten inkl. Steckerführung, Durchführungen und Kabelführung
  • Material- und Schmierstoffauswahl abgestimmt auf Ausgasung, Partikelanforderungen und Bake-out


Die Auslegung erfolgt mittels 3D-Konstruktion und Simulation, auf Wunsch ergänzt durch Prototypen, Funktionstests sowie Reinraum- oder Vakuumvorbereitung. So stellen wir sicher, dass das System optimal in das bestehende Setup integriert werden kann – ohne Kompromisse bei Präzision oder Prozessstabilität.

Unsere Positioniersysteme sind für unterschiedliche Reinraumklassen gemäß ISO 14644-1 ausgelegt und können an die jeweilige Anwendung angepasst werden. Standardmäßig realisieren wir Systeme für ISO 6 bis ISO 4. Für besonders anspruchsvolle kundenspezifische Anwendungen sind – abhängig von Systemkonzept, Bewegung, Materialien und Schmierung – auch Reinraumklassen bis ISO 2 - 1 möglich.

Die erreichbare Reinraumklasse hängt dabei unter anderem ab von:

  • der gewählten Mechanik und Lagerung
  • den eingesetzten Antriebs- und Messsystemen
  • Materialien, Oberflächenbehandlungen und Schmierstoffen
  • Bewegungsprofilen und Betriebsbedingungen z.B. Einhausung, Absaugung
  • Mehrstufige Reinigungsprozesse, Handling & Kommissionierung

Alle Reinraumsysteme werden entsprechend vorbereitet, montiert und endgereinigt im Reinraum. Auf Anfrage entwickeln wir kundenspezifische Lösungen, die exakt auf die geforderte Reinraumklasse und Anwendung abgestimmt sind.

Nahezu alle atmosphärischen Standardachsen sind eloxiert mit UHV-Schmierung für Restdrücke bis 10E-6 mbar - oder noch besser - verfügbar. Für Systeme mit Schritt- oder Piezo Motor bieten wir Vakuum-Präparation:

  • Alle Teile vakuumgereinigt
  • Flüssigschmierung mit UHV-Öl für Drücke bis 10-6 mbar
  • Maximale Ausheiztemperatur 80 °C
  • Ausgerüstet mit Phytron-Schrittmotoren
  • Edelstahlkomponenten (Kugelgewindetrieb, Führungen, Lager, Schrauben)
  • Kapton- oder PTFE-Verkabelung
  • Kapton- oder Keramik-Sub-D-Stecker
  • Unbehandelte Aluminiumoberflächen
  • Bohrungen und Kavitäten mit Lüftungslöchern, entlüftete Schrauben oder geschlitzte Scheiben
  • Ohne Abdeckungen
  • Montiert in unserem Reinraum
  • Endgereinigt
  • Lieferung in evakuierter, doppelter Kunststoffverpackung

Klicken Sie hier für mehr Systeme:
Übersicht über unsere Standardachsen
