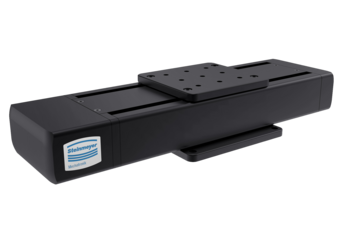

LTP90-SM
Lineartische

Präzisions-Lineartisch (Spindelantrieb), Hub 50 - 300 mm, Repro ± 2.3 µm, Last 10 kg, Speed 40 mm/s
LTP90-SM

Preisoptimierter Lineartisch

Gute Ablaufwerte und eine hohe Steifigkeit sowie ein optimales Preis-Leistungs-Verhältnis zeichnen diesen Lineartisch aus. Gleichzeitig überzeugt der LTP90 mit seinem Konzept innen liegender Motoren und integriertem Controller.

Horizontale und vertikale Anwendungen

Der LTP90 ist äußert flexibel einsetzbar, da er sowohl für horizontale als auch für vertikale Anwendungen genutzt werden kann. Kombiniert mit dem Kreuztisch KT210 lassen sich einfach komplette Applikationen lösen.

Integrierter Controller

Durch den integrierten Controller ist der LTP90 mit nur wenigen Handgriffen einsatzbereit. Für eine möglichst universelle Anbindung verfügt der Tisch zudem über eine USB-Schnittstelle. Damit lässt er sich für die unterschiedlichsten Anwendungen einsetzen – in der Messtechnik, der Automatisierungsindustrie oder in der Mikroskopie.



LTP90 -50-SM-120-SM-150-SM-200-SM-300-SM
Verfahrweg[mm] 50120150200300
Wiederholgenauigkeit unidirektional[µm]± 2.3± 2.3± 2.3± 2.3± 2.3
Wiederholgenauigkeit bidirektional[µm]± 3.3± 3.3± 3.3± 3.3± 3.3
Positioniergenauigkeit[µm]± 6.5± 9.8± 11.1± 13.2± 17.4
Ebenheitsabweichung[µm]± 2.5± 6± 7.5± 10± 15
Geradheitsabweichung[µm]± 2.5± 6± 7.5± 10± 15
Positioniergeschwindigkeit[mm/s]2020202020
Max. Geschwindigkeit[mm/s]4040404040
Max. Beschleunigung[m/s2]0.30.30.30.30.3
Max. Last Fx[N]100100100100100
Max. Last Fy[N]210210210210210
Max. Last Fz[N]210210210210210
Max. Lastmoment Mx[Nm]1515151515
Max. Lastmoment My[Nm]1414141414
Max. Lastmoment Mz[Nm]1414141414
Nicken[µrad]± 25± 40± 45± 50± 60
Gieren[µrad]± 25± 40± 45± 50± 60
Länge[mm]312321
Breite[mm]9090
Höhe[mm]4949
Gewicht[kg]2.22.6
Spindel Typ Kugelgewindetrieb 1412/2.8.148.196 P3P
Spindel Steigung 2
Führung Profilschiene
Motor Schrittmotor
Feedback Open Loop
Material  Aluminium eloxiert
Optionale Zusatzausstattung Bremse, kundenspezifsche Adapter, Bohrungsraster, Kabel / Stecker
Varianten Reinraum  bis Reinraum Klasse ISO 6 (höher auf Anfrage)
Varianten Strahlung  UV (DUV, EUV, Röntgen, Gamma auf Anfrage)
Varianten Magnetismus  magnetisch
Varianten Vakuum  auf Anfrage
Änderungen vorbehalten. Werte gelten für Einzelachsen mit unseren Controllern. Hier angegeben sind typische Werte für eine Standardausführung. Durch individuelle Anpassungen und bei genauer Kenntnis Ihrer Anwendung können deutlich verbesserte Werte erreicht werden. Sprechen Sie uns an.


Angepasstes System für Ihr Gesamtkonzept

Achsen für Reinraum- und Vakuumanwendungen

Nahezu alle atmosphärischen Standardachsen sind eloxiert mit UHV-Schmierung für Restdrücke bis 10-6 mbar und Reinraumklasse ISO 6 - oder noch besser - verfügbar. Klicken Sie hier für die Übersicht unserer Vakuum- und Reinraumsysteme!
