HT160-SM
Hubtische

Hubtisch mit geringer Bauhöhe für vielseitigen Einsatz. Angetrieben durch einen Schrittmotor.
HT160-SM - Hubtische

Hochpräziser Hubtisch

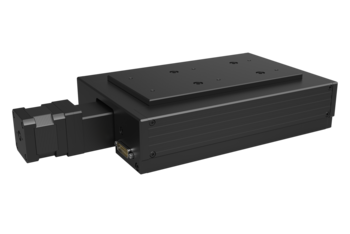

Der Hubtisch HT160 ist für hochpräzise vertikale Bewegungen geeignet und besitzt aufgrund seines Hub-­Keil­Prinzips eine geringe Bauhöhe. Die Kombination aus Getriebemotoren und einem präzisen Kugelgewindetrieb ermöglicht kleinste Schrittweiten bei vergleichsweise hohen Lasten.

Kombinierbar mit PMT- und PLT-Serie

Ausgestattet mit Schritt­motor oder DC-­Motor und Kreuzrollenführungen wurde der Hubtisch HT160 passend zur PMT160-­ und PLT-­Serie entwickelt, wodurch sich vielseitige Kombinationsmöglichkeiten zu anspruchsvollen Mehrachssystemen ergeben.

Vielseitige Einsatzmöglichkeiten

Vorrangig wird dieser Hubtisch in der Messtechnik, der Sensorposi­tionierung, im Bereich Optik oder in der Mikrobearbeitung einge­setzt. Für Anwendungen in Forschung und Entwicklung ist er zudem in Vakuumausführung erhältlich.



Modell HT160-16-SM
Verfahrweg[mm] 16
Wiederholgenauigkeit unidirektional[μm]± 1.7
Wiederholgenauigkeit bidirektional[μm]± 2.7
Positioniergenauigkeit[μm]± 7.3
Ebenheitsabweichung[μm]± 0.8
Geradheitsabweichung[μm]± 0.8
Positioniergeschwindigkeit[mm/s]1.1
Max. Beschleunigung[m/s2]0.02
Max. Last Fx[N]50
Max. Last Fy[N]50
Max. Last Fz[N]45
Max. Lastmoment Mx[Nm]1.7
Max. Lastmoment My[Nm]1.8
Max. Lastmoment Mz[Nm]1.6
Nicken[µrad]± 40
Gieren[µrad]± 20
Auflösung[μm]0.104
Änderungen vorbehalten. Werte gelten für Einzelachsen mit unseren Controllern. Hier angegeben sind typische Werte für eine Standardausführung. Durch individuelle Anpassungen und bei genauer Kenntnis Ihrer Anwendung können deutlich verbesserte Werte erreicht werden. Sprechen Sie uns an.


Angepasstes System für Ihr Gesamtkonzept

Achsen für Reinraum- und Vakuumanwendungen

Nahezu alle atmosphärischen Standardachsen sind eloxiert mit UHV-Schmierung für Restdrücke bis 10-6 mbar und Reinraumklasse ISO 6 - oder noch besser - verfügbar. Klicken Sie hier für die Übersicht unserer Vakuum- und Reinraumsysteme!
