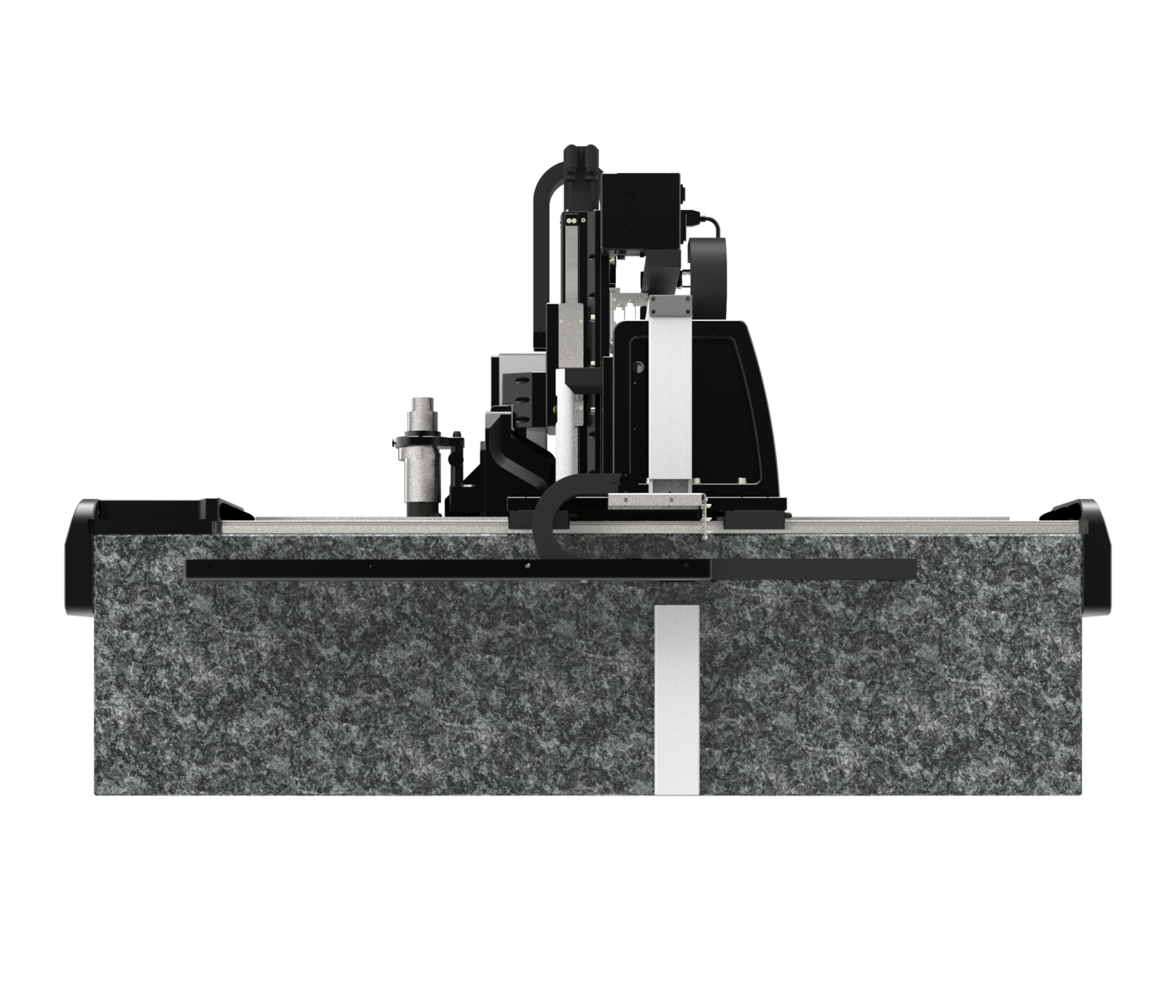

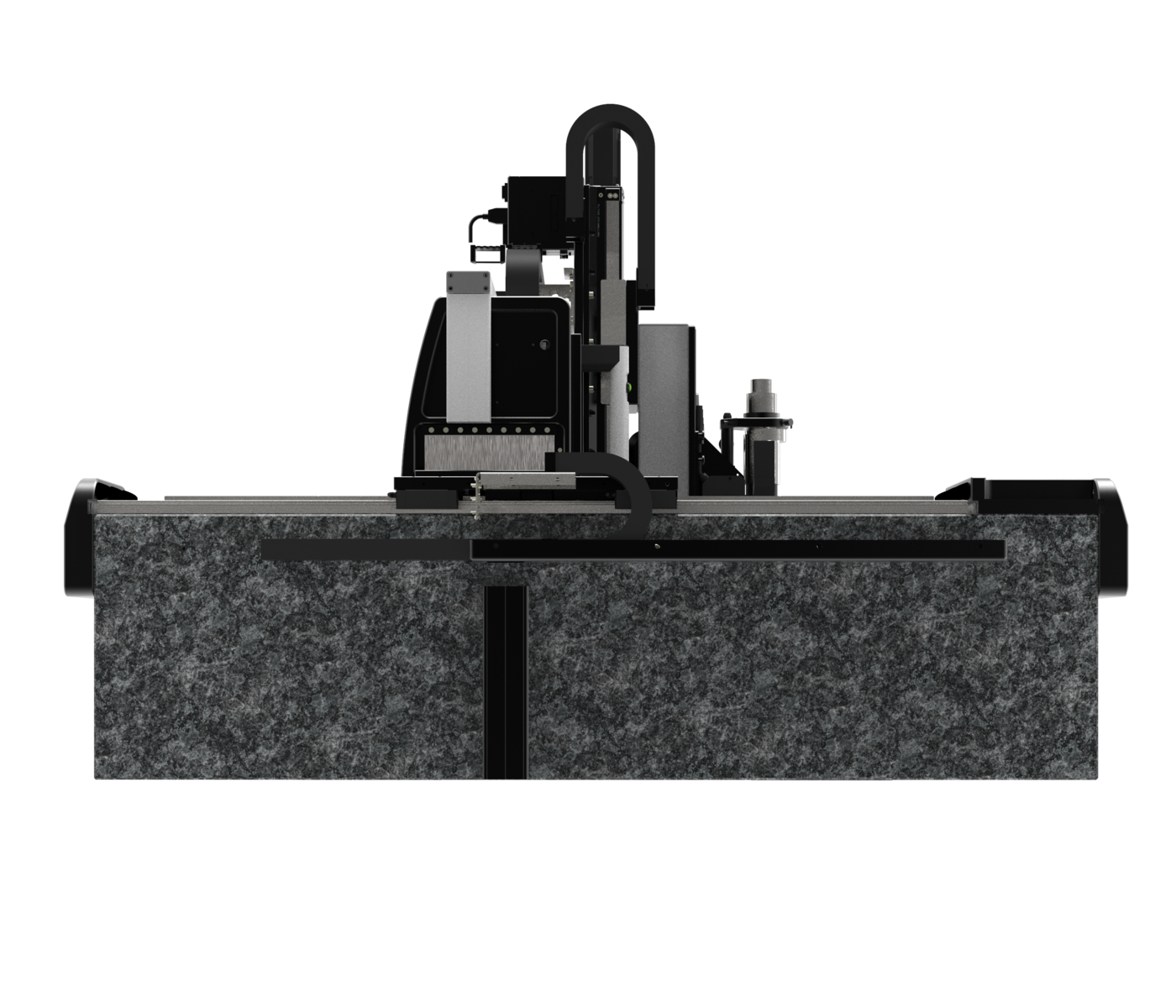

XYZ Gantry System für 3D Automatisierung | XY Linearmotor, Profilschiene | Z Kugelgewindetrieb, AC-Servo | Hub 700 x 700 x 200 mm
Gantries

782498:001.26



Hochpräzise, universelle 3D-Überkopfanwendungen

Dieses 3-Achs-Positioniersystem lässt sich flexibel für Produktions- und Inspektionsprozesse für verschiedene Anwendungen adaptieren. Der kundenspezifische Bearbeitungs- bzw. Messkopf an der Z-Achse bewegt sich Überkopf über den Probenträger. Basierend auf der Linearachse LA250 mit linearen Direktantrieb erreicht dieses System hohe Geschwindigkeiten und Beschleunigungen bei hoher Präzision und sehr guter Reproduzierbarkeit. Für die vertikale Positionierung wird der hochpräzise Lineartisch PLT165-AC mit einem leistungsstarken AC-Servomotor als Antrieb für seinen Präzisionskugelgewindetrieb genutzt.

Optimiert für leistungsstarke Automatisierungsanwendungen

  • Ideal für automatisierte Hochdurchsatzanwendungen durch große Verfahrwege von 700 x 700 x 200 mm
  • Hochdynamische, schnelle Bearbeitung der Proben durch Geschwindigkeiten bis 1000 mm/s
  • Hochpräzise Positionierung mit Wiederholgenauigkeiten bis 0.3 µm
  • Überragende Stabilität für eine hohe Reproduzierbarkeit und Auflösungen

Optional erweiterbar:

  • Adaption an den kundenspezifischen Produktions- oder Messkopf
  • Anpassung der Verfahrwege bis 2000 mm für die Produktionsfläche
  • Sicherheitsumhausung und verschiedene Grundplatten
  • Abwischbare, chemikalienresistente Oberflächen
  • Steuerung in Z manuell oder motorisch
  • Ausführungen ISO 14644-1 (bis Klasse 1 auf Anfrage)
  • Gebrauchsfertige Steuerung mit vorkonfigurierten Controller inkl. Beispielsoftware

Individuelle Erweiterungen und Anpassungen

Die Engineering-Leistungen umfassen die Anpassung der Systeme an Ihre Struktur und die gewünschten Steuerungen. Darüber hinaus entwickeln wir Prototypen und passen die Systeme gerne an die Umgebungsanforderungen Ihrer Anwendung an, z.B. Partikelemission, Strahlung, Temperatur, Präzisions-Sonderteilefertigung, Arbeitshöhe, Kollisionsschutz, Sicherheitskonzept, Kompensationsfaktor und -filter, Sensorhalterung, Bremse, Entkopplung, Sonderschmierung, Sonderfarben, Halter, Adapter, Sondermotoren mit Pharmazulassung, Umfangreiche Dokumentationen, Testprotokoll, Lebensdauertests

Anwendungsbereiche

Automatisierung, Hochdynamische Herstellungsprozesse, Micromanufacturing, 3D Druck Systeme, hochauflösende Inspektion kleiner Proben, Hochdurchsatz-Screening, Life Science Mikroskopie, Cytologie, Diagnostik, Laborautomation, Waferinspektion



782498:001.26



X

Y1

Y2

Z

Verfahrweg

[mm; deg]

700

700

700

200

Wiederholgenauigkeit unidirektional

[µm; deg]

± 0.2

± 0.2

± 0.2

± 2

Wiederholgenauigkeit bidirektional

[µm; deg]

± 0.3

± 0.3

± 0.3

± 2.5

Positoniergeschwindigkeit

[mm/s; deg/s]

500

500

500

50

Max. Last

[N]

250

3100

3100

1010

Motor



Dynamischer Linearmotor (eisenbehaftet)

Dynamischer Linearmotor (eisenbehaftet)

Dynamischer Linearmotor (eisenbehaftet)

AC-Servo

Antrieb









Kugelgewindetrieb

Feedback



Linearmesssystem

Linearmesssystem

Linearmesssystem

Motor-Encoder



Änderungen vorbehalten. Werte gelten für Einzelachsen mit unseren Controllern. Hier angegeben sind typische Werte für eine Standardausführung. Durch individuelle Anpassungen und bei genauer Kenntnis Ihrer Anwendung können deutlich verbesserte Werte erreicht werden.
