DT310-DC
Drehtische

Flacher Drehtisch (DC Motor), Hub n x 360 °, Apertur ⌀ 100 mm, Repro ± 0.001 °, Last 27 kg, Speed 180 °/s

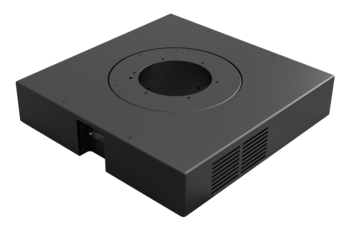

Flacher Drehtisch mit großem Durchlicht

Der hochpräzise Drehtisch, mit flacher Bauform und hervorragender Ablaufgenauigkeit, ermöglicht vielfältige Anwendungen. Durch seine große Apertur ist dieser insbesondere für Aufgabenstellungen in der Inspektion und Medizinindustrie geeignet.

Universell einsetzbar für Anwendungen mit großer Apertur

Unbegrenzter Stellbereich

Belastbarkeit bis 265 N

Hohe Wiederholgenauigkeit bis zu 0.001 °

Optional verfügbar mit Schrittmotor oder AC-Servo mit Motor-Encoder und verschiedenen Messsystemauflösungen

Anwendungsbereiche

Universelle Einsatzmöglichkeiten z.B. Micro-Messtechnik, Medizinindustrie, Probeninspektion, Präzisions-Mikromontage, Photonik und Optik, Forschung und Entwicklung, Experimentalphysik.

Spezifikationen

DT310		-DC	-DC-R-W
Verfahrweg	[mm]	n x 360	n x 360
Wiederholgenauigkeit unidirektional	[deg]	± 0.002	± 0.001
Wiederholgenauigkeit bidirektional	[µm]	± 0.015	± 0.002
Positioniergenauigkeit	[deg]	± 0.022	± 0.003
Exzentrizität	[µm]	± 4	± 4
Taumel	[µrad]	± 15	± 15
Positioniergeschwindigkeit	[deg/s]	123	79
Max. Geschwindigkeit	[deg/s]	184	118
Max. Beschleunigung	[deg/s²]	2080	1331
Max. Last Fz	[N]	267	267
Max. Lastmoment Mx, My	[N]	45.7	45.7
Max. Lastmoment Mz	[N]	7.6	11.9
Länge	[mm]	305	305
Breite	[mm]	310	310
Höhe	[mm]	60	60
Drehteller Ø	[mm]	100	100
Apertur Ø	[mm]	180	180
Gewicht	[kg]	9.0	9.0
Lager		Dünnringlager
Motor		DC-Motor
Antrieb		Riemen, Harmonic Drive
Feedback		Motorencoder, Winkelmesssystem (dual loop)
Oberfläche		Aluminium eloxiert, Nickel
Optionale Zusatzausstattung		Drehdurchführung elektrisch und pneumatisch, überschliffener Drehteller für optimalen Planlauf, Bremse, Drehbegrenzung, Kabelführung, umschlagender Hartanschlag, Sperrluft, Absaugung
Varianten Reinraum		bis Reinraumklasse ISO 4 (höher auf Anfrage)
Varianten Strahlung		EUV, DEV, UV (Röntgen und Gamma auf Anfrage)
Varianten Magnetismus		-
Varianten Vakuum		-

Änderungen vorbehalten. Werte gelten für Einzelachsen mit unseren Controllern. Hier angegeben sind typische Werte für eine Standardausführung. Durch individuelle Anpassungen und bei genauer Kenntnis Ihrer Anwendung können deutlich verbesserte Werte erreicht werden. Sprechen Sie uns an.
