DT200-DC
Drehtische

Flacher Drehtisch (DC-Motor), Hub n x 360°, Apertur ⌀ 66 mm, Repro ± 0.001 °, Last 11 kg, Geschwindigkeit 75 °/s

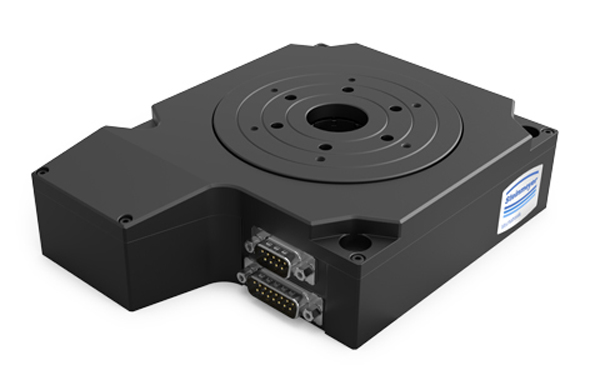

Flacher Drehtisch mit hoher Genauigkeit

Der DT200 ist ein universell einsetzbarer Drehtisch, der durch seine extrem flache Bauform überzeugt. Der Drehtisch ist mit Schritt- oder DC-Motor sowie optional mit Winkelmesssystem verfügbar und erreicht hervorragende Genauigkeitswerte.

Kombinierbar mit PMT160-Serie

Der Drehtisch DT200 wurde passend zur PMT160-Serie entwickelt. Er lässt sich so mittels Lineartischen sowie dem Hubtisch HT160 zu anspruchsvollen Mehrachssystemen kombinieren. Angesteuert wird der Drehtisch unkompliziert über unsere Controller der FMC-Serie.

Zahlreiche Einsatzmöglichkeiten

Der DT200 findet seinen Einsatz insbesondere in Applikationen der Messtechnik, im Bereich Optik oder in der Lasertechnik. Auch für Anwendungen in der Forschung und Entwicklung oder der Experimentalphysik lässt er sich ideal einsetzen.

Spezifikationen

DT200		-DC-R	-DC-R-W
Verfahrweg	[deg]	n x 360	n x 360
Wiederholgenauigkeit unidirektional	[deg]	± 0.002	± 0.001
Wiederholgenauigkeit bidirektional	[deg]	± 0.014	± 0.002
Positioniergenauigkeit	[deg]	± 0.017	± 0.003
Exzentrizität	[µm]	± 4	± 4
Taumel	[µrad]	± 25	± 25
Positioniergeschwindigkeit	[deg/s]	73	47
Max. Geschwindigkeit	[deg/s]	109	70
Max. Beschleunigung	[deg/s²]	1234	790
Max. Last Fz	[N]	110	110
Max. Lastmoment Mx, My	[N]	16.6	16.6
Max. Lastmoment Mz	[N]	5.6	8.8
Länge	[mm]	240	240
Breite	[mm]	200	200
Höhe	[mm]	40	40
Drehteller Ø	[mm]	170	170
Apertur Ø	[mm]	66	66
Gewicht	[kg]	4.0	4.0
Lager		Dünnringlager
Motor		DC-Motor
Antrieb		Riemen, Harmonic Drive
Feedback		Motorencoder, Winkelmesssystem (dual loop)
Oberfläche		Aluminium eloxiert, Nickel
Optionale Zusatzausstattung		Drehdurchführung elektrisch und pneumatisch, überschliffener Drehteller für optimalen Planlauf, Bremse, Drehbegrenzung, Kabelführung, umschlagender Hartanschlag, Sperrluft, Absaugung
Varianten Reinraum		bis Reinraumklasse ISO 4 (höher auf Anfrage)
Varianten Strahlung		EUV, DEV, UV (Röntgen und Gamma auf Anfrage)
Varianten Magnetismus		-
Varianten Vakuum		-

Änderungen vorbehalten. Werte gelten für Einzelachsen mit unseren Controllern. Hier angegeben sind typische Werte für eine Standardausführung. Durch individuelle Anpassungen und bei genauer Kenntnis Ihrer Anwendung können deutlich verbesserte Werte erreicht werden. Sprechen Sie uns an.
