DT105-NM
Drehtische

Hochdynamischer Drehtisch (Piezo Motor), Hub n x 360 °, Apertur ⌀ 35 mm, Repro ± 0.0018 °, Last 3 kg, Geschwindigkeit 180 °/s

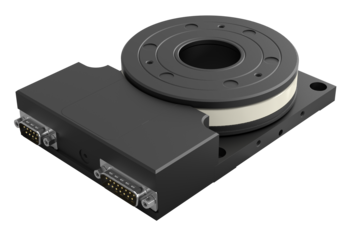

Hochdynamischer Drehtisch

Der Drehtisch DT105 überzeugt durch seine hohe Dynamik und Geschwindigkeit. Ausgestattet ist er mit einem Piezoantrieb, welcher in Kombination mit einem hochauflösenden Winkelmesssystem vergleichsweise hohe Drehmomente bei gleichzeitig kleinsten Schrittweiten ermöglicht.

Flexibles Antriebskonzept

Um höhere Lasten zu positionieren, besteht optional die Möglichkeit, den Drehtisch mit bis zu vier Piezomotoren auszustatten. Zusätzlich lässt sich der Drehtisch problemlos mit dem Mikrotisch MT105 zu einem komplexen Mehrachssystem kombinieren.

Einsatz in anspruchsvollen Umgebungsbedingungen

In der Vakuum- und nichtmagnetischen Version eignet sich der Drehtisch DT105 perfekt für Applikationen mit besonderen Ansprüchen an die Umgebungsbedingungen. Einsatzbereiche für diesen Drehtisch finden sich beispielsweise in der Forschung und Entwicklung oder Experimentalphysik.

Spezifikationen

DT105		-1NM-W	-2NM-W	-3NM-W	-4NM-W
Anzahl an Motoren		ein Motor	zwei Motoren	drei Motoren	vier Motoren
Verfahrweg	[deg]	n x 360	n x 360	n x 360	n x 360
Wiederholgenauigkeit unidirektional	[deg]	± 0.0018	± 0.0018	± 0.0018	± 0.0018
Wiederholgenauigkeit bidirektional	[deg]	± 0.0030	± 0.0030	± 0.0030	± 0.0027
Positioniergenauigkeit	[deg]	± 0.0047	± 0.0047	± 0.0047	± 0.0047
Exzentrizität	[µm]	± 6	± 6	± 6	± 6
Taumel	[µrad]	± 110	± 110	± 110	± 110
Positioniergeschwindigkeit	[deg/s]	182	182	182	182
Max. Geschwindigkeit	[deg/s]	273	273	273	273
Max. Beschleunigung	[deg/s²]	3085	3085	3085	3085
Max. Last Fz	[N]	53	53	53	53
Max. Lastmoment Mx, My	[N]	3.7	3.7	3.7	3.7
Max. Lastmoment Mz	[N]	0.4	0.8	1.2	1.6
Länge	[mm]	149	149	149	149
Breite	[mm]	105	105	105	105
Höhe	[mm]	33	33	33	33
Drehteller Ø	[mm]	100	100	100	100
Apertur Ø	[mm]	35	35	35	35
Gewicht	[kg]	1.1	1.1	1.1	1.1
Lager		Dünnringlager
Motor		Nanomotion (Piezo)
Antrieb		Reibung, Ultraschall
Feedback		Winkelmesssystem
Oberfläche		Aluminium eloxiert, blank
Optionale Zusatzausstattung		kundenspezifsche Adapter oder Bohrungsraster, Kombination mit Standard XY-Kreuztischen, Linarachsen oder Hubtischen
Varianten Reinraum		bis Reinraumklasse ISO 4 (höher auf Anfrage)
Varianten Strahlung		EUV, DEV, UV (Röntgen und Gamma auf Anfrage)
Varianten Magnetismus		magnetarm (magnetfrei auf Anfrage)
Varianten Vakuum		10^-8 mbar (höher auf Anfrage)

Änderungen vorbehalten. Werte gelten für Einzelachsen mit unseren Controllern. Hier angegeben sind typische Werte für eine Standardausführung. Durch individuelle Anpassungen und bei genauer Kenntnis Ihrer Anwendung können deutlich verbesserte Werte erreicht werden. Sprechen Sie uns an.
