Doppel XY Linearachse zur hochpräzisen Justage von Linsen für Wafer Stepper | ultrafeine UV-Belichtung im Reinraum
Serienbaugruppen und Komponenten

782344:025.26
Doppel XY Linearachse zur hochpräzisen Justage von Linsen für Wafer Stepper | ultrafeine UV-Belichtung im Reinraum - Serienbaugruppen und Komponenten



Hochpräzise Verstellung zweier Optiken

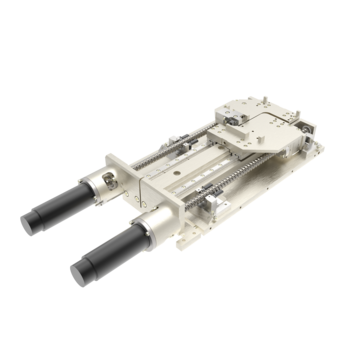

Diese hochpräzise Doppel-Linearachse wurde speziell für Wafer-Stepper entwickelt. Zwei Linsen können sowohl relativ zueinander als auch gemeinsam miteinander positioniert werden, um noch feinere Strukturen bei der UV-Belichtung zu realisieren. Diese Lösung besteht aus zwei Verschiebeachsen auf einem gemeinsamen Führungssystem. Dabei haben zwei bewegte Schlitten jeweils drei Wagen, wodurch sie teilweise ineinander fahren können, um die Linsen möglichst eng zusammenzufahren.

Ultrafeine Belichtung in extrem trockener Umgebung

  • Speziell für die Maximierung des Yield sowie der Auflösung von Wafer-Stepper-Systemen
  • Gleichzeitige Positionierung von Linsen zueinander als auch miteinander über einen Verfahrweg von 350 mm
  • Genauigkeiten von 1.5 µm unter extrem trockenen Reinraumbedingungen
  • Einfache Wartung durch eine austauschbare Motor-Encoder-Baugruppe

Besonderheiten:

  • UV-Verträglichkeit
  • Polierte Flächen
  • Ausführungen für Reinraum ISO 14644-1 (bis Klasse 1 auf Anfrage)
  • Gebrauchsfertige Steuerung mit vorkonfigurierten Controller inkl. Beispielsoftware

Ausführliche Messprotokolle

Diese Serienbaugruppe wird viele hunderte Stück pro Jahr gefertigt. Alle genauigkeitsrelevanten Parameter werden nach der Montage durch einen Messstand verifiziert. Dieser Messstand befindet sich im Reinraum und erfasst Genauigkeit, Wiederholgenauigkeit, Geradheit, Ebenheit sowie die Stromaufnahme. Zusätzliche Prüfungen werden ausgeführt, um minimales Spiel in der Lagerung und gleichmäßigen Lauf des Antriebssystems zu gewährleisten.



Individuelle Erweiterungen und Anpassungen

Die Engineering-Leistungen umfassen die Anpassung der Systeme an Ihre Struktur und die gewünschten Steuerungen. Darüber hinaus entwickeln wir Prototypen und passen die Systeme gerne an die Umgebungsanforderungen Ihrer Anwendung an, z.B. Partikelemission, Strahlung, Temperatur, Präzisions-Sonderteilefertigung, Arbeitshöhe, Kollisionsschutz, Sicherheitskonzept, Kompensationsfaktor und -filter, Sensorhalterung, Bremse, Entkopplung, Sonderschmierung, Sonderfarben, Halter, Adapter, Sondermotoren mit Pharmazulassung, Umfangreiche Dokumentationen, Testprotokoll, Lebensdauertests

Anwendungsbereiche

Hochpräzise Linsenjustage, Justage von Wafer, Wafer Positionierung, Sensorjustage



782344:025.26XY
Verfahrweg[mm; deg]350350
Wiederholgenauigkeit unidirektional[µm; deg]± 1.5± 1.5
Wiederholgenauigkeit bidirektional[µm; deg]± 2.5± 2.5
Positioniergeschwindigkeit[mm/s; deg/s]100100
Max. Last[kg]44
Länge[mm]486
Breite[mm]192
Höhe[mm]63
Motor

DC-Motor

DC-Motor

Antrieb  KugelgewindetriebKugelgewindetrieb
Feedback

Motor-Encoder

Motor-Encoder



Änderungen vorbehalten. Werte gelten für Einzelachsen mit unseren Controllern. Hier angegeben sind typische Werte für eine Standardausführung. Durch individuelle Anpassungen und bei genauer Kenntnis Ihrer Anwendung können deutlich verbesserte Werte erreicht werden.
