XYZ Modulares Labor Positioniersystem für Bestückung, Sortierung, Dosierung, Inspektion von Microplates, Bioprint | Hub 500 x 570 x 100 mm
Labor / Analytik

789595:016.26.LAB

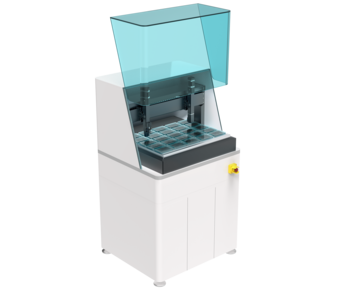

XYZ Labor Gantry System mit wechselbaren Modulen

Das modulare Positioniersystem besteht aus Untergestell, aufgesetzter Mechanik, Umhausung, Sicherheitskonzept mit Motion Control und bildet ein abgeschlossenes System. Das Gantry bewegt bis zu zwei kundenspezifische, austauschbare Prozessköpfe bis 10 kg an den Z-Achsen über den Microplate Carrier. Die XY-Bewegungen erfolgen hochdynamisch. Die Wechselmodule an den Z-Achsen erlauben eine hochpräzise Positionierung im Submikrometerbereich. Sämtliche Bestandteile sind kundenspezifisch anpassbar und erweiterbar.

Vielfältige Anwendungen mit einem System

Ideal zum schnellen Auf- und Ausbau von modularen Laboranwedungen

Höchstgeschwindigkeiten bis 1500 mm/s und Submikrometer Präzision in Z

Simultanes Verfahren von mehreren austauschbaren Prozessköpfen bis 10 kg

Chemikalienbeständige, absorptionsfreie Oberflächen

Wartungsarm im 24/7-Betrieb, robust und hochperformant

Optionen:

Kundenspezifische Anpassung / Weiterentwicklung mit Express-3D-Entwurf, NDA, Prototypen
Ausführung als Einzelsystem mit Gehäuse, aneinanderreihbar oder im Workflow integriert
Konfiguration für synthetische, biologische oder lebende Proben
Auslegung für Reinraum, UHV / EUV, Labor und Produktion
Lebensdauertests unter Applikationsbedingungen
Plug and Play fertige Lieferung inkl. Beispielsoftware via PC oder SPS-Integration

Individuelle Erweiterungen und Anpassungen

Die Engineering-Leistungen umfassen die Anpassung der Systeme an Ihre Struktur und die gewünschten Steuerungen. Darüber hinaus entwickeln wir Prototypen und passen die Systeme gerne an die Umgebungsanforderungen Ihrer Anwendung an, z.B. Partikelemission, Strahlung, Temperatur, Präzisions-Sonderteilefertigung, Arbeitshöhe, Kollisionsschutz, Sicherheitskonzept, Kompensationsfaktor und -filter, Sensorhalterung, Bremse, Entkopplung, Sonderschmierung, Sonderfarben, Halter, Adapter, Sondermotoren mit Pharmazulassung, Umfangreiche Dokumentationen, Testprotokoll, Lebensdauertests

Anwendungsbereiche

Modularer Auf- und Ausbau von Laboranwendungen, Laborautomation, Hochdurchsatz-Screening, Pharmatesting, Cytologie, Probenhandling, Bestückung, Sortierung, Dosierung, Inspektion von Microplates, Bioprint, automatisierte Analysen, Zellmanipulation, Zellbeobachtung, Zelltherapie

Spezifikationen

789595:016.26		X	Y	Z ₁	Z ₂
Standardsystem		LA125	LA125	LA45	LA45
Verfahrweg	[mm; deg]	500	570	100	100
Wiederholgenauigkeit unidirektional	[µm; deg]	± 0.4	± 0.4	± 2	± 2
Wiederholgenauigkeit bidirektional	[µm; deg]	± 0.5	± 0.5	± 2.5	± 2.5
Positioniergeschwindigkeit	[mm/s; deg/s]	1000	1000	250	250
Max. Geschwindigkeit	[mm/s]	1500	2000	500	500
Max. Beschlenigung	[mm/s²]	12	20	2	2
Max. Last	[N]			45	45
Motor		Dynamischer Linearmotor (eisenbehaftet)	Dynamischer Linearmotor (eisenbehaftet)	AC Servo / BLDC	AC Servo / BLDC
Drive				Kugelgewindetrieb	Kugelgewindetrieb
Feedback		Linearmesssystem	Linearmesssystem	Motor-Encoder	Motor-Encoder

Änderungen vorbehalten. Werte gelten für Einzelachsen mit unseren Controllern. Hier angegeben sind typische Werte für eine Standardausführung. Durch individuelle Anpassungen und bei genauer Kenntnis Ihrer Anwendung können deutlich verbesserte Werte erreicht werden.
