9-Achs Positioniersystem mit Verfahrwegen bis 100 mm | XYZ DC-Motor, Kugelgewindetrieb, Motor-Encoder | Phi Theta Omega DC-Motor, AC-Servo, Harmonic Drive - Portale



Automatisierte und hochauflösende Aufnahmen aus jedem Winkel

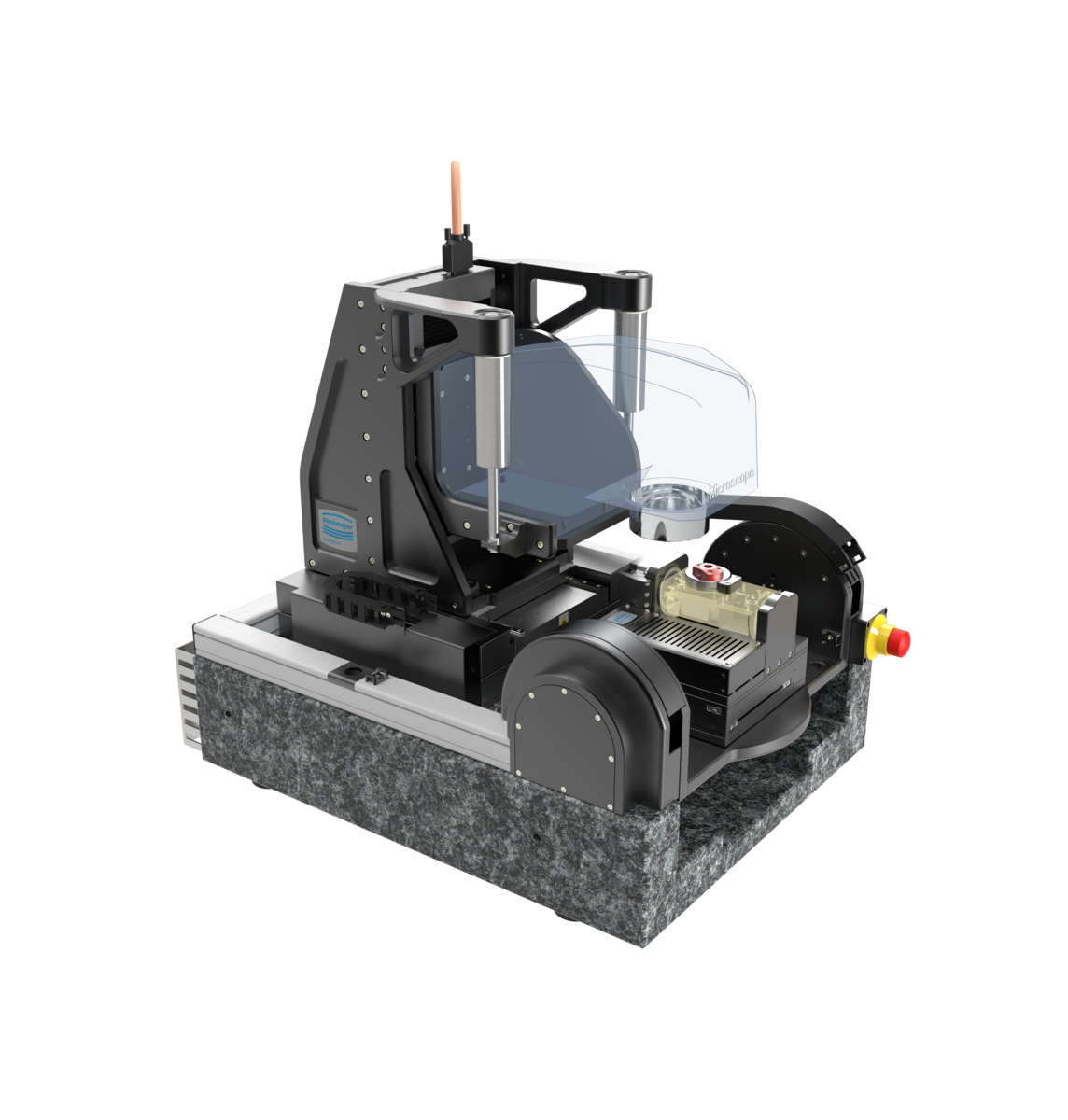

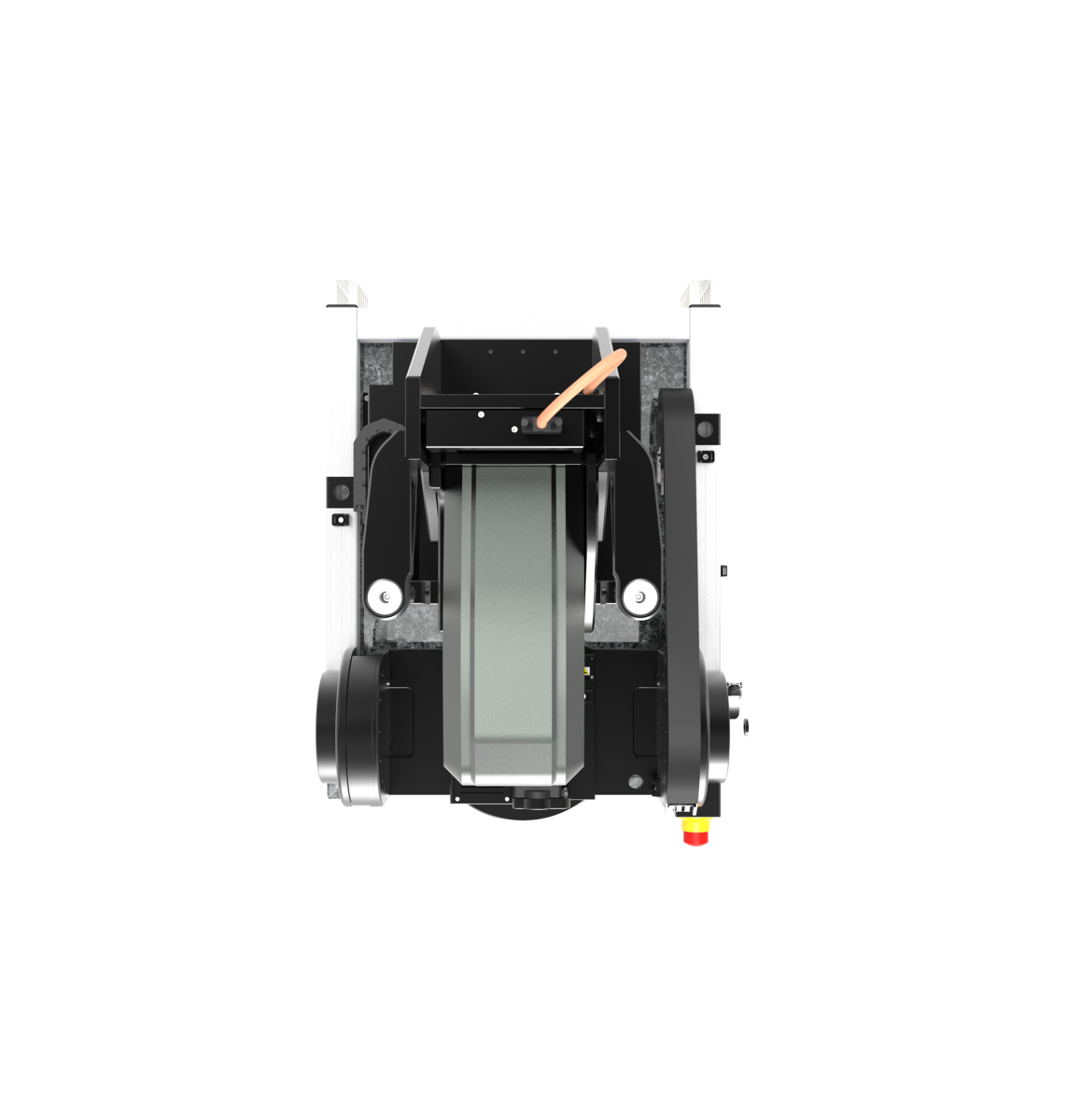

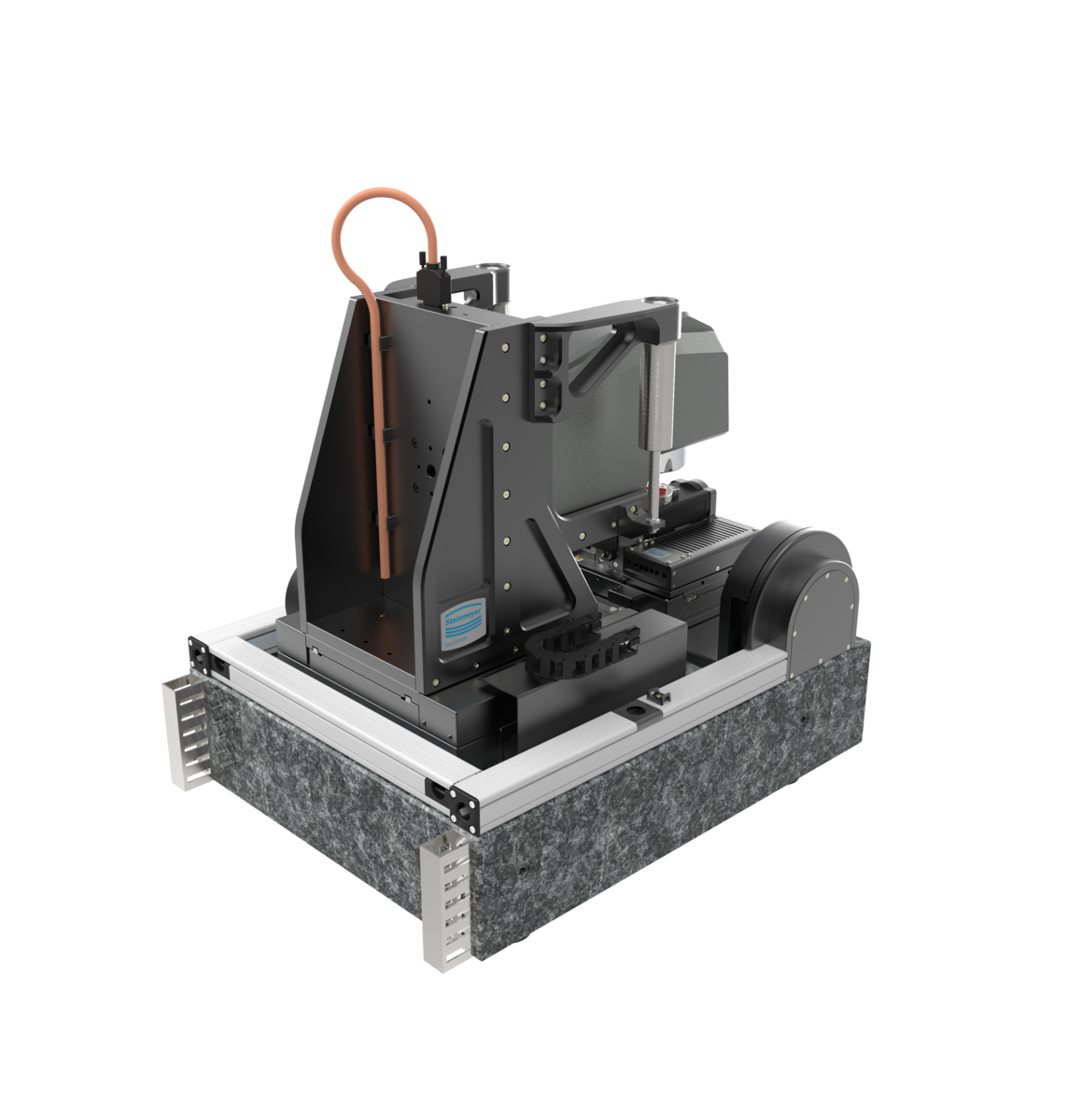

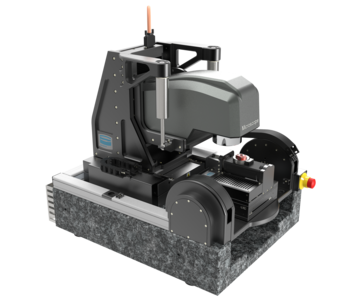

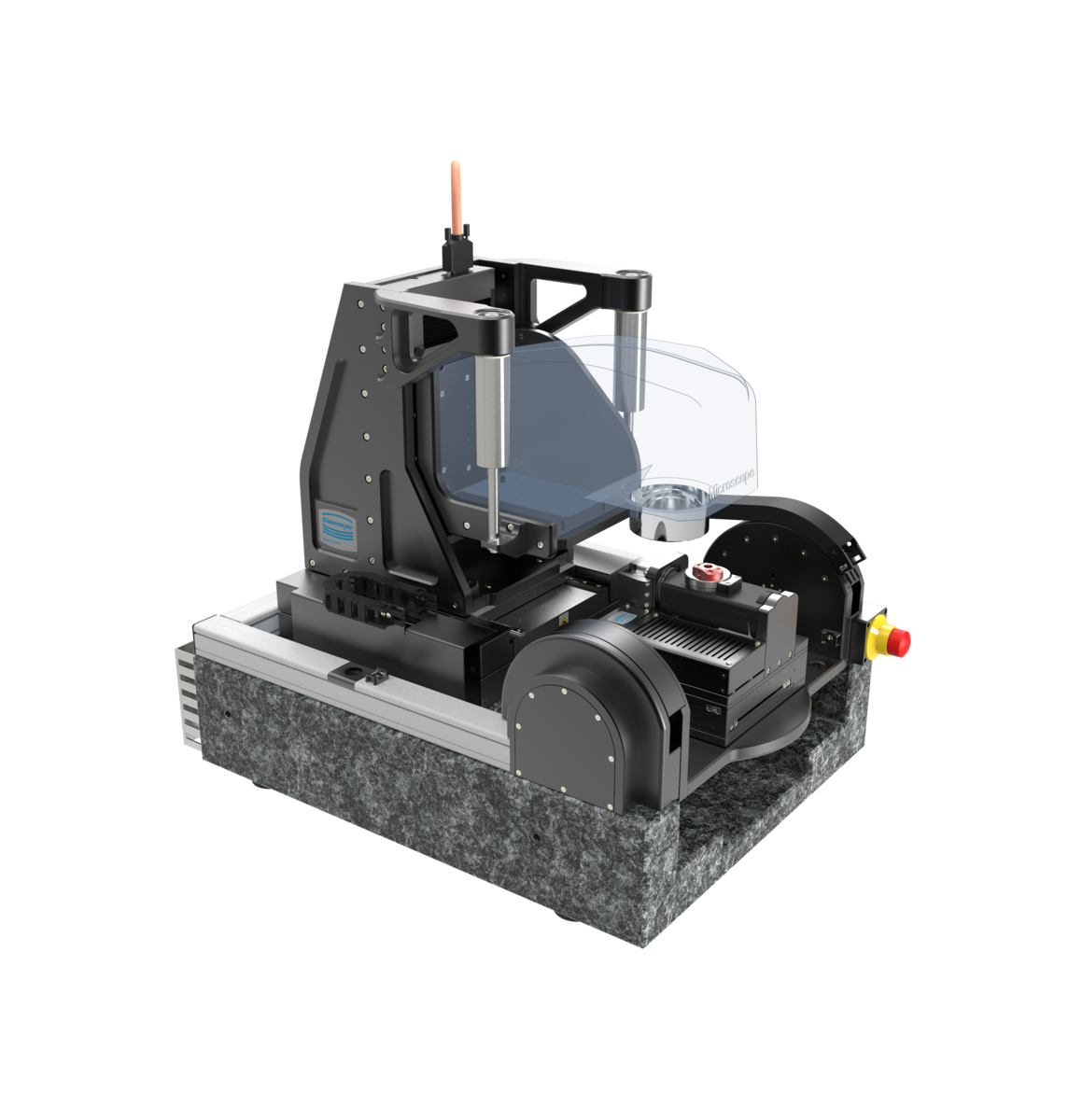

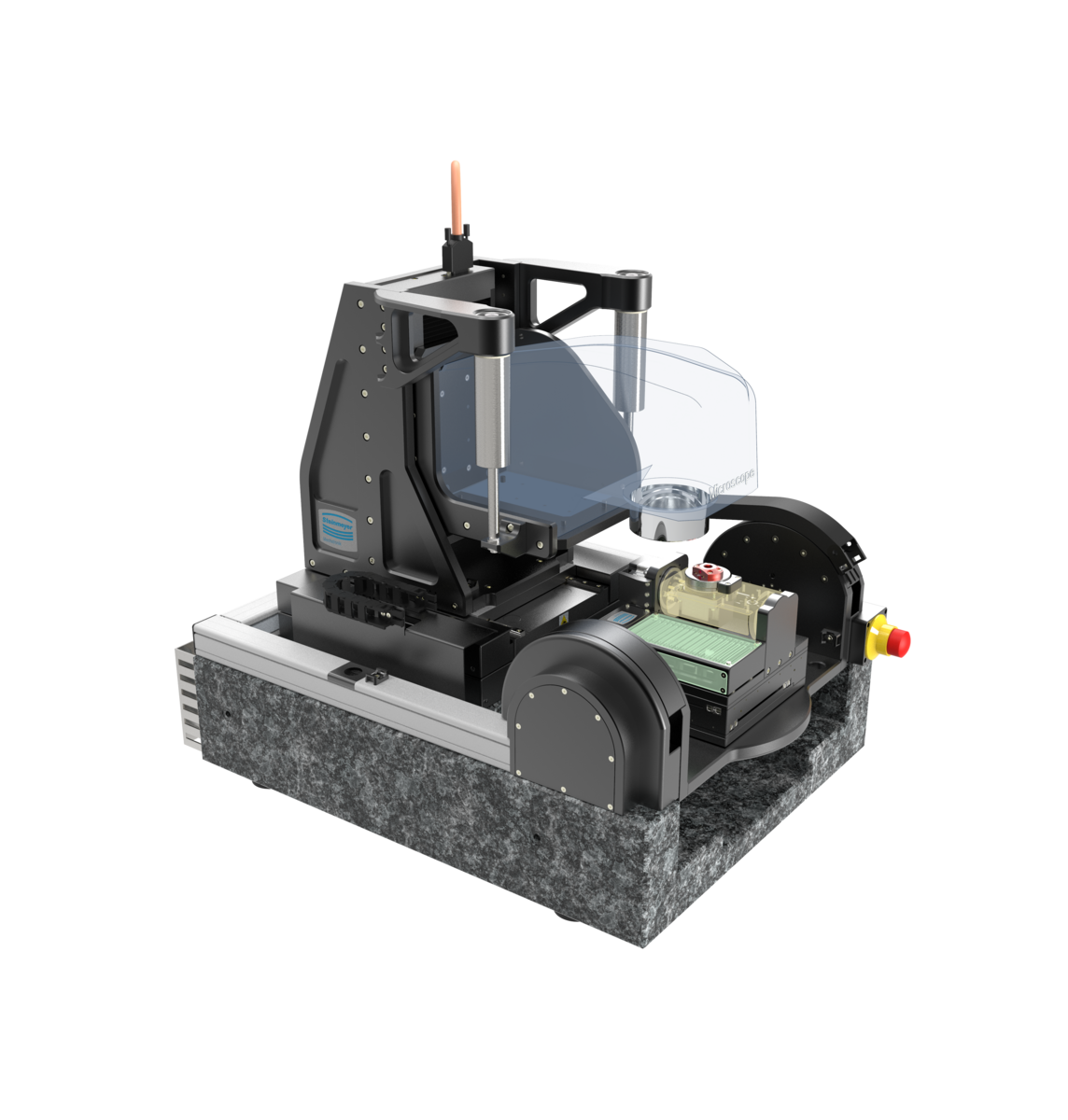

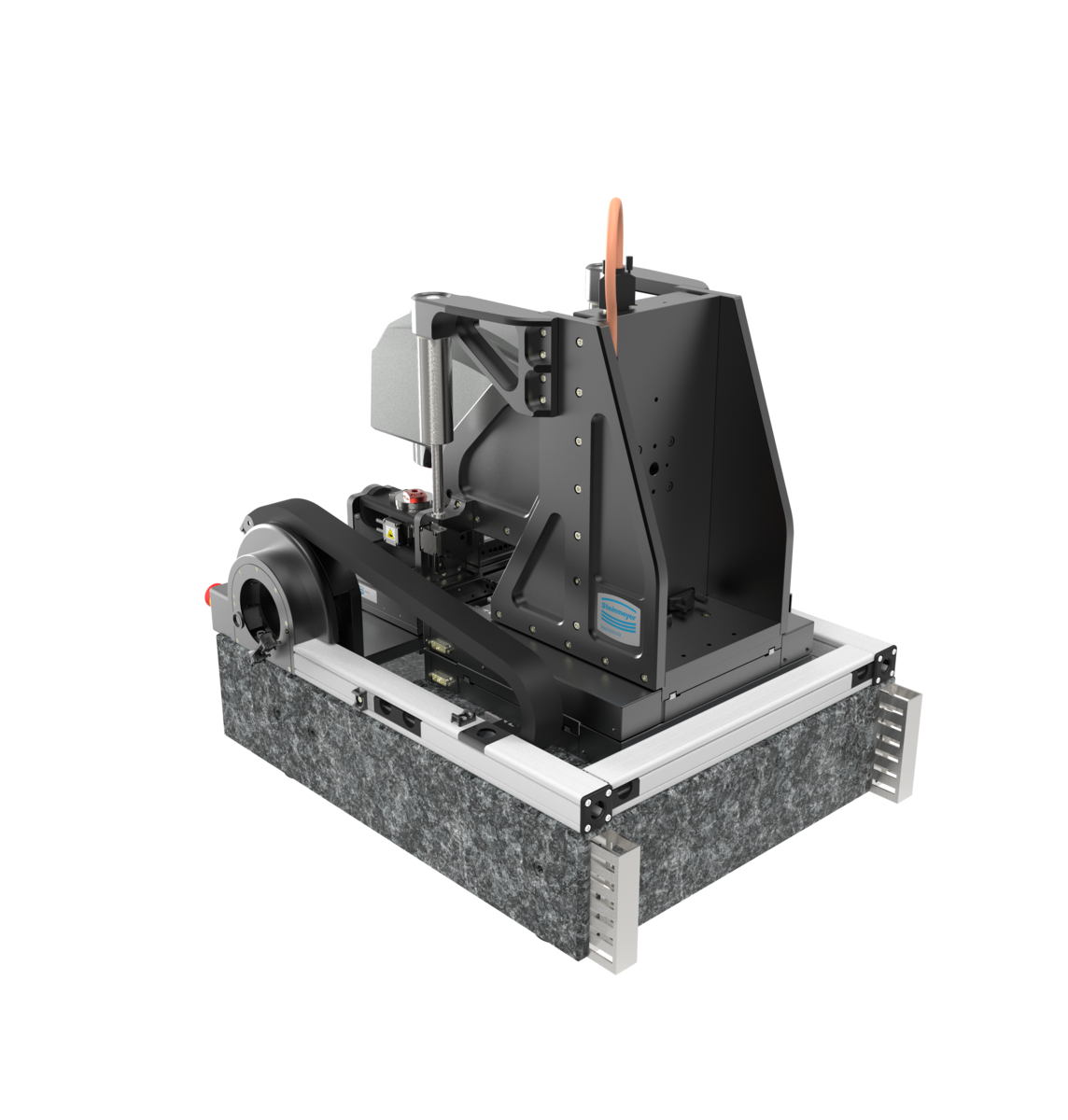

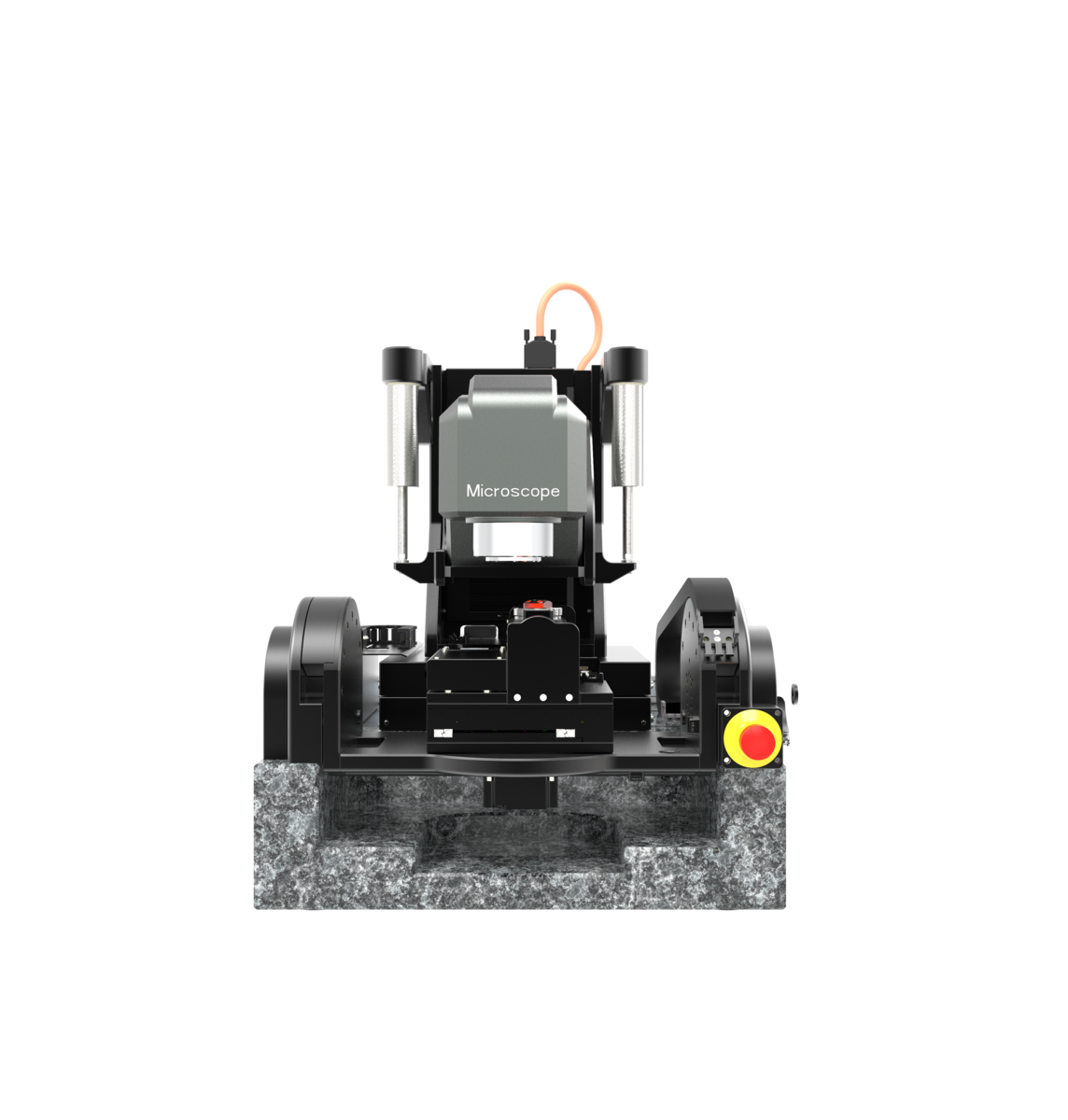

Dieses 9-achs-Positioniersystem ermöglicht es, Proben aus allen möglichen Winkeln unter Mikroskopen oder hochauflösenden Kameras zu betrachten wie z.B. Einspritzdüsen, Stents, kleine Zerspanungswerkzeuge, Kanülen und sonstige rotationssymmetrische Teile. Es besteht aus den robusten und steifen Standardkomponenten des KLT310 mit PMT160 für XYZ, an dem verschiedene Mikroskoptypen befestigt werden können. Für die Schwenkachse kommt der leichte, kompakte und stabile XY-Offsettisch KT180 zum Einsatz, darauf weitere Schwenkachse mit Drehachse und Aufnahmefutter.


Ultrafeine Details trotz kurzer Prozesszeiten

  • Ideal für den Aus- und Aufbau von hochpräzisen 3D Prozessen in der Medizin, Biotechnologie und Halbleitertechnik
  • Ultrafeine Abbildung von Details und höhere Vergrößerungen durch Stabilität im µm Bereich
  • Kurze Prozesszeiten mit hohen Geschwindigkeiten bis 35 mm/s
  • Sehr hohe Wiederholbarkeit der Ergebnisse mit bis zu 2.5 µm und feinste rotatorische Bewegungen bis 0.02°
  • Wartungsarm mit außergewöhnlich hoher Lebensdauer durch langjährig zuverlässige Standardachsen

Besonderheiten:

  • Konfigurierbar für Reinraum ISO 14644-1 (bis Klasse 1 auf Anfrage)
  • Anpassbar für weitere Verfahrwege und beliebige Prüflinge
  • Verschiedene Motorvarianten: DC-Motor, Schrittmotor und Linearmotor
  • Optional mit gebrauchsfertiger Steuerung durch vorkonfigurierten Controller inkl. Beispielsoftware

    Individuelle Erweiterungen und Anpassungen

    Die Engineering-Leistungen umfassen die Anpassung der Systeme an Ihre Struktur und die gewünschten Steuerungen. Darüber hinaus entwickeln wir Prototypen und passen die Systeme gerne an die Umgebungsanforderungen Ihrer Anwendung an, z.B. Partikelemission, Strahlung, Temperatur, Präzisions-Sonderteilefertigung, Arbeitshöhe, Kollisionsschutz, Sicherheitskonzept, Kompensationsfaktor und -filter, Sensorhalterung, Bremse, Entkopplung, Sonderschmierung, Sonderfarben, Halter, Adapter, Sondermotoren mit Pharmazulassung, Umfangreiche Dokumentationen, Testprotokoll, Lebensdauertests

    Anwendungsbereiche

    Herstellung, Inspektion / Qualitätssicherung von medizinischen Verbrauchsmaterial und Operationswerkzeug (Kanülen, Lanzetten, Skalpelle, Infusionszubehör, Schlauchverbinder), Ausrichten und Inspektion von optischen Komponenten (Linsen, Prismen), Herstellung und Qualitätskontrolle von Präzisionskomponenten (Düsen, Nadeln, Ventile)



    782300:215.26



    X

    Y

    Z

    XR

    YR

    Rx

    Ry

    Rz1

    Rz2

    Standardkomponente



    KLT310-DC

    KLT310-DC

    PLT160-DC

    KT180-DC

    KT180-DC

    DE-H100

    DE-H50

    DE-H100

    DE-H50

    Verfahrweg

    [mm; deg]

    20

    100



    80

    15



    50

    45

    45

    360

    n x 360

    Wiederholgenauigkeit bidirektional

    [µm; deg]

    ± 2.5

    ± 2.5

    ± 2.5

    ± 2.5

    ± 2.5

    0.02

    0.02

    0.02



    Wiederholgenauigkeit unidirektional

    [µm; deg]

    ± 2

    ± 2

    ± 2

    ± 2

    ± 2

    0.01



    0.01



    0.01





    Positoniergeschwindigkeit

    [mm/s; deg/s]

    25

    25

    5

    7

    7

    10

    25

    35

    10

    Max. Last

    [N]





    80











    0.5

    Motor



    DC-Motor

    DC-Motor

    DC-Motor

    DC-Motor

    DC-Motor

    AC-Servo

    AC-Servo

    AC-Servo

    AC-Servo

    Antrieb



    Kugelgewindetrieb

    Kugelgewindetrieb

    Kugelgewindetrieb

    Kugelgewindetrieb

    Harmonic Drive

    Harmonic Drive

    Harmonic Drive

    Harmonic Drive

    Harmonic Drive

    Feedback



    Motor-Encoder

    Motor-Encoder

    Motor-Encoder

    Motor-Encoder

    Motor-Encoder

    Motor-Encoder

    Motor-Encoder

    Motor-Encoder

    Motor-Encoder



    Änderungen vorbehalten. Werte gelten für Einzelachsen mit unseren Controllern. Hier angegeben sind typische Werte für eine Standardausführung. Durch individuelle Anpassungen und bei genauer Kenntnis Ihrer Anwendung können deutlich verbesserte Werte erreicht werden.

    Verwendete Standard Komponenten

    KLT310-DC

    XY Schwerlast-Kreuztisch mit 100 mm Verfahrweg, 0.3 µm Wiederholgenauigkeit, 7 kg Last

    KLT310-SM

    XY Schwerlast-Kreuztisch mit 100 mm Verfahrweg, 1.6 µm Wiederholgenauigkeit, 7 kg Last

    PMT160-DC

    Hochpräziser Lineartisch mit 160 mm Breite. Angetrieben durch Spindel und DC-Motor.

    PMT160-SM

    Hochpräziser Lineartisch mit 160 mm Breite. Angetrieben durch einen Kugelgewindetrieb mit Schrittmotor.

    PMT160-NM

    Hochpräziser Lineartisch mit 160 mm Breite. Angetrieben durch modernste Piezotechnik.

    PMT160-EDLM

    Hochpräziser Lineartisch mit 160 mm Breite. Angetrieben durch einen eisenlosen, direkten Linearmotor.

    KT180-DC

    Flacher Präzisions-Kreuztisch mit 50 mm Verfahrweg, 0.5 µm Wiederholgenauigkeit, 6 kg Last

    KT180-SM

    Flacher Präzisions-Kreuztisch mit 50 mm Verfahrweg, 1.2 µm Wiederholgenauigkeit, 6 kg Last
