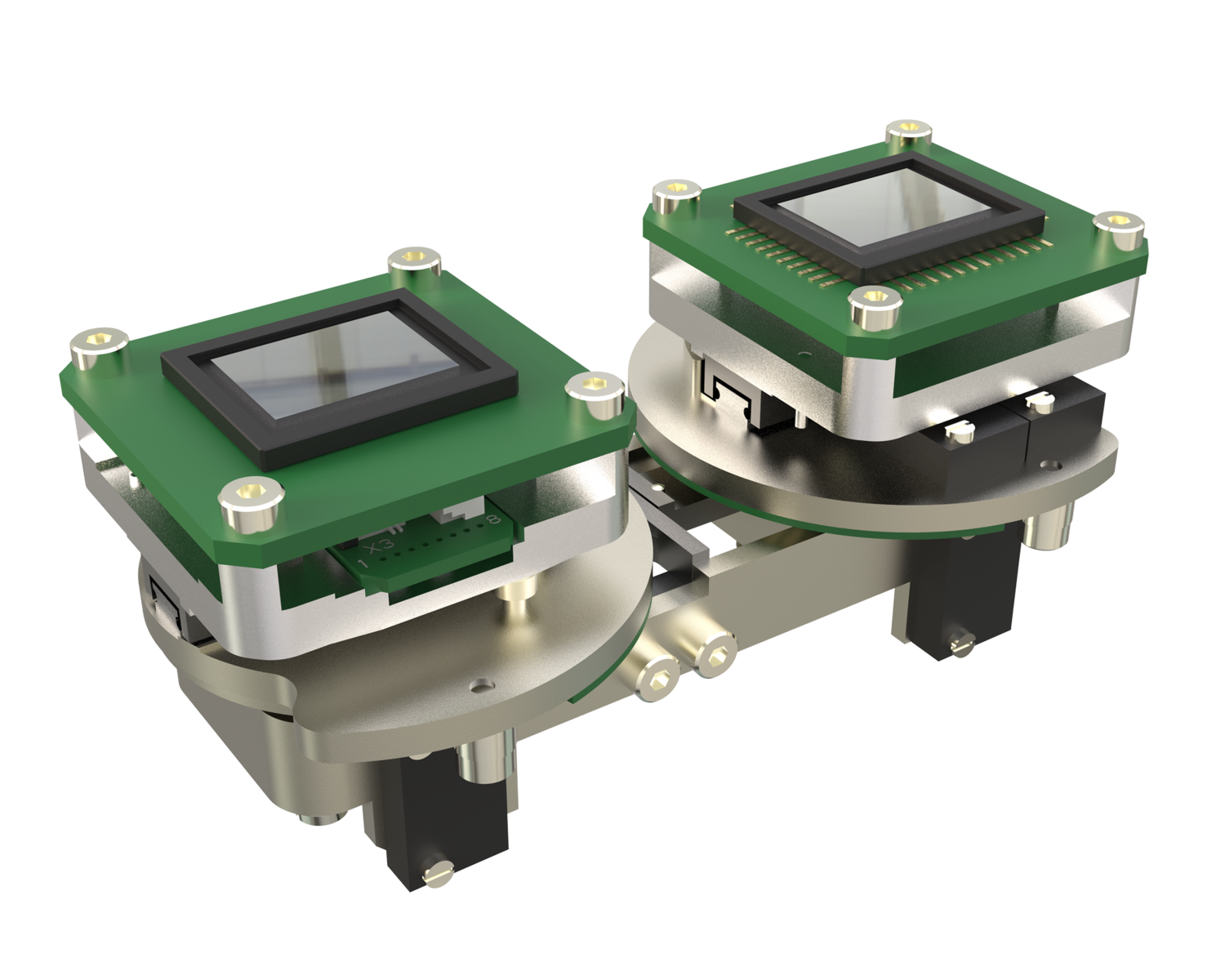

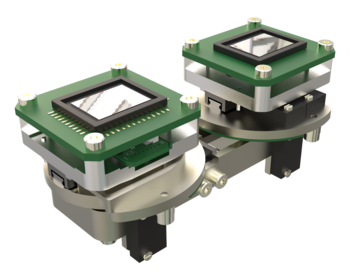

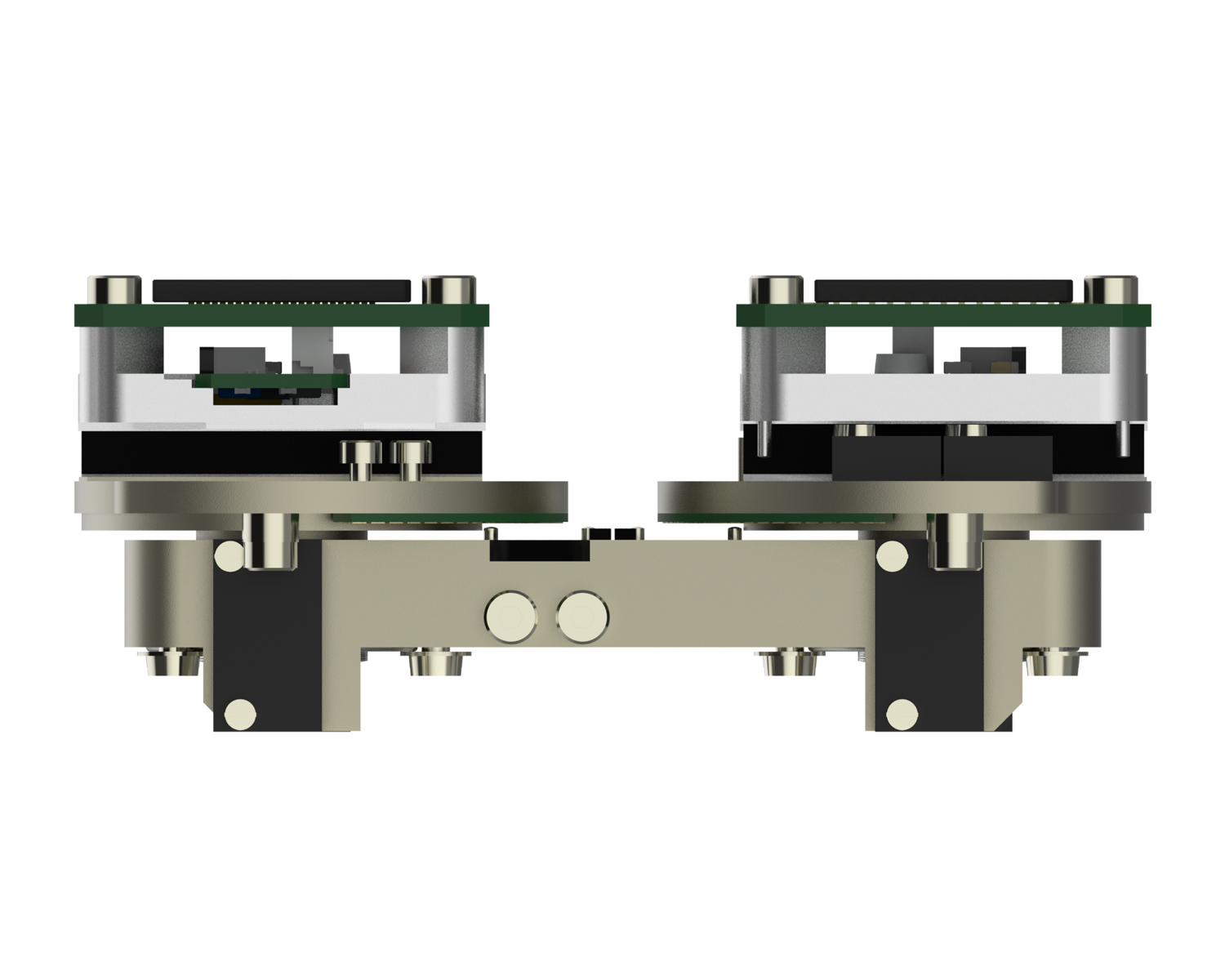

Diese Variante der 2-Kanal Bildnachführung wurde speziell für Anwendungen entwickelt, bei denen minimale Masse, hohe Agilität und maximale Beschleunigungsfähigkeit gefordert sind. Zwei Bildsensoren – typischerweise für sichtbares Licht und Infrarot – werden dabei synchron um zwei parallele Achsen gedreht, um Bewegungen des Trägers aktiv auszugleichen. Zusätzlich erfolgt die lineare Blickrichtungsnachführung separat für jeden Sensor.

Vorteile durch die Piezomotorik

Im Unterschied zur Standardversion basiert dieses System vollständig auf Piezomotorik: Sowohl die Rotations- als auch die Linearbewegung werden durch präzise, reaktionsschnelle Piezomotoren realisiert. Die hochkompakte Bauweise ermöglicht extreme Beschleunigungen und kurze Reaktionszeiten – ideale Voraussetzungen für den Einsatz auf UAVs, bemannten Aufklärungsträgern oder mobilen Plattformen mit hoher Dynamik.
Für weitergehende Gewichtsoptimierung können die Strukturbauteile des Systems in PEEK oder Magnesium ausgeführt werden. Diese Werkstoffe kombinieren hohe mechanische Festigkeit mit sehr geringem Gewicht und sind für luftgestützte ISR-Plattformen bestens geeignet.

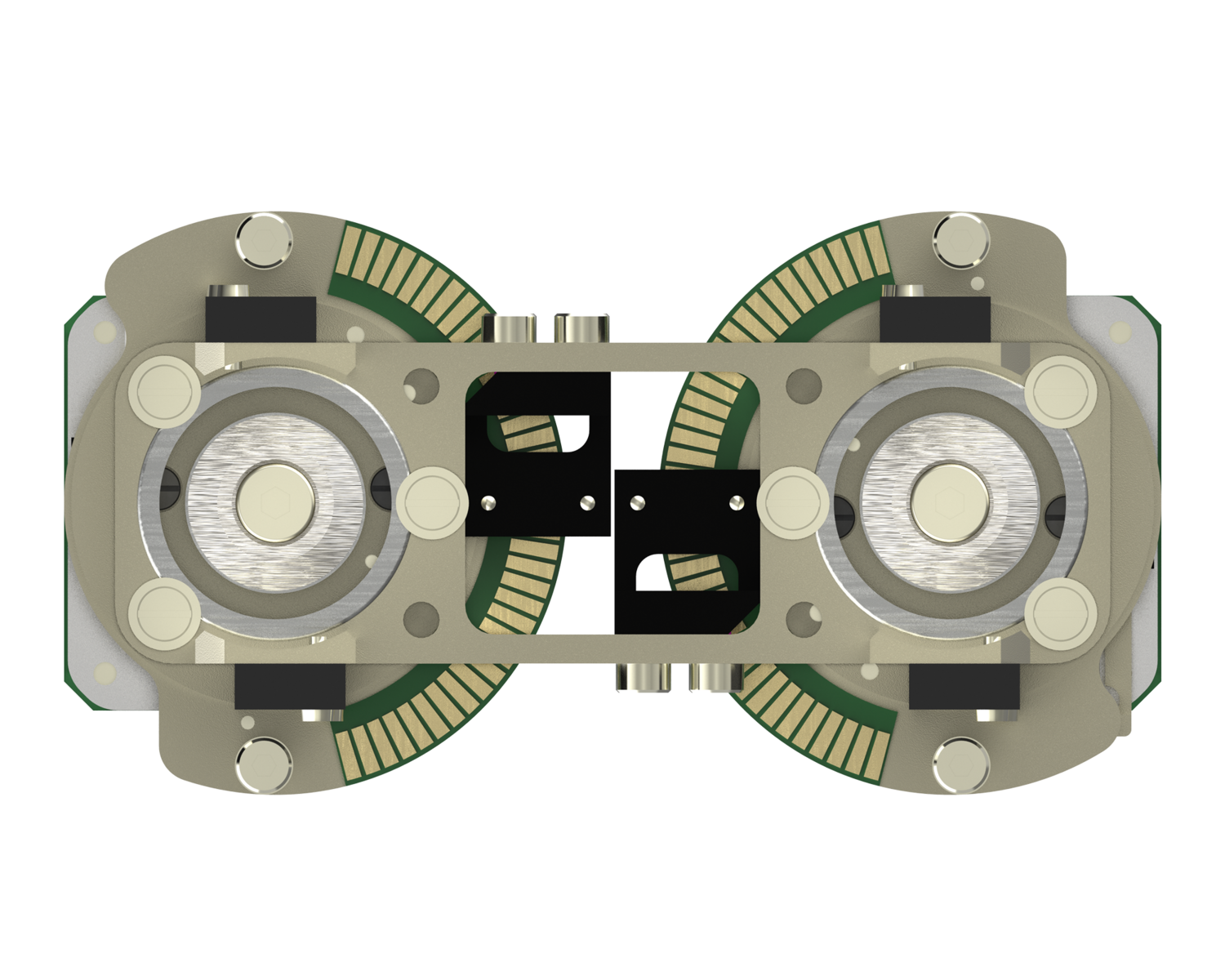

Die synchrone Rotation der Sensorträger erfolgt über zwei separat gelagerte Piezoantriebe mit seilbasiertem Kraftschluss. Die hohe Bewegungsauflösung und Spielfreiheit dieser Technologie sorgt für präzise Bildnachführung auch bei schnellen Manövern. Die unabhängigen Linearachsen erreichen Beschleunigungen bis zu 22 m/s² und Wiederholgenauigkeiten im Submikrometerbereich. Durch die Verwendung optischer Inkrementalgeber ist eine positionsstabile und steuerbare Bewegung unter allen Betriebsbedingungen.

Anwendungsbereiche

EO/IR-Nachführung auf Mikro- und Mini-UAVs, Aufklärungssysteme mit extremen Anforderungen an Gewicht und Dynamik, Sensorstabilisierung für taktische UAV-Operationen, Kompakte ISR-Plattformen mit dualem Bildkanal
