2-Kanal Bildnachführung DC / NM | Kompaktes Nachführungssystem für EO/IR-Sensoren in ISR-Plattformen
Serienbaugruppen und Komponenten

782450:005.26
2-Kanal Bildnachführung DC / NM | Kompaktes Nachführungssystem für EO/IR-Sensoren in ISR-Plattformen - Serienbaugruppen und Komponenten

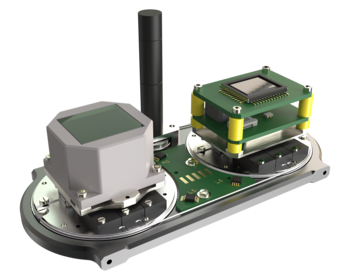

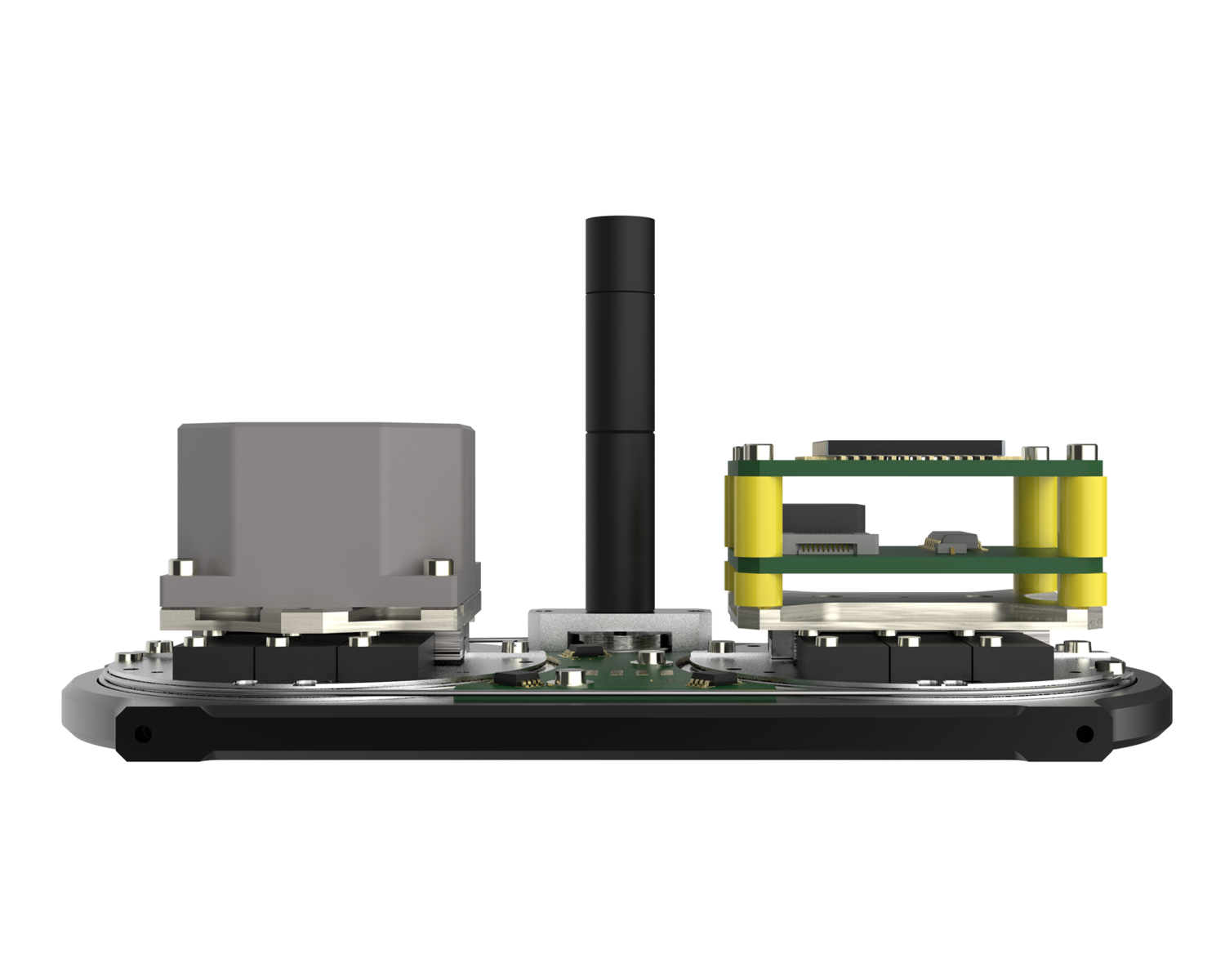

Die 2-Kanal Bildnachführung DC / NM ist ein hochdynamisches Positioniersystem zur stabilisierten, synchronen Ausrichtung zweier Bildsensoren – optimiert für EO/IR-Dualsensorik in taktischen UAVs und fliegenden Überwachungseinheiten. Zwei Sensoren werden dabei parallel um zwei getrennte, aber synchron betriebene Achsen gedreht, um das Sichtfeld bei Bewegungen des Trägers stabil zu halten. Gleichzeitig kann jeder Sensor unabhängig linear in der Blickrichtung verstellt werden.

  • Ideal für SWaP-kritische Anwendungen in Luftfahrt und Verteidigung
  • Präzise synchronisierte Sensorführung bei minimalem Footprint
  • Duale Blickrichtungsanpassung mit hoher Dynamik
  • Vibrations- und schockresistente Konstruktion

Optional:

  • Kundenspezifisch anpassbar (Bohrbilder, Interfaces, Ansteuerung)
  • Varianten für Reinraum-, Magnetfeld-, Vakuum- und Strahlungsumgebungen verfügbar
  • Auf die Anwendung angepasste Materialwahl
  • Individuelle Lösungen für die Integration in die kundenspezifische Gesamtanwendung

Hochkompakt, leicht & dynamisch

Die Mechanik wurde für militärische ISR-Anwendungen (Intelligence, Surveillance, Reconnaissance) konzipiert, bei denen kompakte Bauweise, geringe Masse und hohe Reaktionsgeschwindigkeit gefordert sind. Das System eignet sich ideal für EO/IR-Aufklärungseinheiten auf UAVs, bemannten Plattformen oder mobilen Bodenstationen.
Die synchronisierte Rotation erfolgt über einen gekoppelten DC-Motor mit Stahlseiltrieb. Eine hochübersetzende Getriebestufe sorgt für gleichmäßige Bewegung und feinste Auflösung. Für die lineare Blickrichtungsverstellung jedes Sensors kommen Nanomotion-Piezomotoren zum Einsatz – ideal für Anwendungen mit hohen Beschleunigungen und engen Platzverhältnissen.

Mit bis zu 17 m/s² Linearbeschleunigung und Wiederholgenauigkeiten von ±0,3 µm (linear) sowie <0,002° (rotatorisch) erfüllt das System alle Voraussetzungen für präzise Bildführung unter dynamischen Einsatzbedingungen. Hochauflösende optische Inkrementalgeber sichern die zuverlässige Positionsrückmeldung in Echtzeit.


Anwendungsbereiche

EO/IR-Nachführung auf taktischen UAVs, Mobile Überwachungs- und Zielerfassungssysteme, Aufklärungseinheiten mit dualem Sensorsystem, Drohnenbasierte Situational-Awareness-Systeme



782450:005.26   X1 X2 Rz1 Rz2
Verfahrweg [mm] [°] 7 7 90 90
Wiederholgenauigkeit unidirektional [mm] [°] ± 0.3 ± 2.2 ± 0.0016 ± 0.0016
Wiederholgenauigkeit bidirektional [mm] [°] ± 0.5 ± 4.2 ± 0.0022 ± 0.0022
Positioniergeschwindigkeit [mm/s] [°/s] 10 10 30 30
Max. Geschwindigkeit [mm/s] [°/s] 50 50 45 45
Max. Beschleunigung [m/s2] [°/s2] 17 17 450 450
Max. Last [N] 0.7 0.7
Motor   DC / Nanomotion (Piezo)
Antrieb   Getriebe / Seil
Führung   Dünnring / Mini Kreuzrollenschlitten
Feedback   Motor Encoder / Linearmesssystem
Material   Aluminium eloxiert
Optionale Zusatzausstattung   angepasste Bohrungsraster, angepasstes Strukturinterface, kundenspezfische Ansteuerung
Varianten Reinraum    bis Reinraum Klasse ISO 6 (höher auf Anfrage)
Varianten Strahlung    (Röntgen, Gamma auf Anfrage)
Varianten Magnetismus    magnetisch
Varianten Vakuum    auf Anfrage



Änderungen vorbehalten. Werte gelten für Einzelachsen mit unseren Controllern. Hier angegeben sind typische Werte für eine Standardausführung. Durch individuelle Anpassungen und bei genauer Kenntnis Ihrer Anwendung können deutlich verbesserte Werte erreicht werden.
