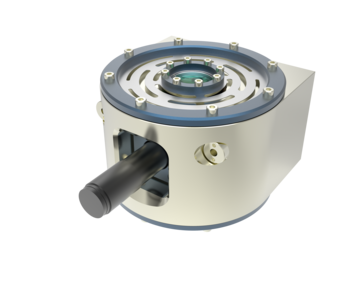

Z Fokusachse für konfokale Optiken, CLSM, LSCM | automatisierte und hochauflösende Analyse- und Mikroskopieanwendungen
Labor / Analytik

ID 219595



Hochauflösend, industrietauglich und kostenoptimiert

Dieses Positioniersystem für automatisierte konfokale Mikroskopie- und Kameraanwendungen ermöglicht mehr als 100 Millionen Fokussierungen und erzeugt exzellente Bilder. Gerade bei konfokalen Optiken sind kleinste Positionierschritte unter einem Mikrometer und minimale Abweichungen von einer ideal geraden Bewegung gefordert. Ein neues Antriebskonzept, bestehend aus einem zentrisch wirkenden Exzenterantrieb für 100 nm Positionierschritte, erfüllt alle Anforderungen der Industrie in Bezug auf Robustheit, Leistung, Zuverlässigkeit, Integration und Kosteneffizienz.



Unempfindlich gegen äußere Vibrationen für exzellente, hochauflösende Bilder

  • Ideal für automatisierte konfokale Mikroskopie-, Analyse- und Scananwendungen
  • Hochauflösende Messungen bis zu 0,1 µm mit konfokalen Sensoren, sowie Fokusstapel mit sehr kleinen Stapelabständen
  • Extrem steifer Antrieb, unempfindlich gegen äußere Vibrationen für exzellente Bilder
  • Absolut gleichbleibende Qualität bei hohem Durchsatz von bis zu 100 mm/s durch die extrem robuste und langlebige Konstruktion
  • Sehr hohe Lebensdauer und Führungsgenauigkeit durch den Einsatz von reibungsfreien Festkörpergelenken
  • Kostenoptimiertes und hochpräzises Antriebskonzept bestehend aus Schrittmotor, Exzenter und Getriebe sowie linearem Messsystem

Optional erweiterbar:

  • Anpassbar für weitere Verfahrwege und verschiedene Untersuchungsobjekte
  • Positionisbestimmung der Fokuslage über ein lineares Messsystem, bei Bedarf auch über ein Absolutes
  • Konfigurierbar für Reinraum ISO 14644-1 (bis Klasse 1 auf Anfrage)
  • Möglichkeit, die Optik konzentrisch in die Fokusachse zu integrieren
  • Gebrauchsfertige Steuerung mit vorkonfigurierten Controller inkl. Beispielsoftware

Höchste Zuverlässigkeit und Stabilität

Die Messung der erreichten Fokusposition erfolgt über ein lineares Messsystem, bei Bedarf auch über ein Absolutes. Dadurch wird eine deutlich erhöhte Genauigkeit und sofortige Verfügbarkeit des Systems nach dem Einschalten erreicht. Der Exzenterantrieb realisiert sehr kleine Positionierschritte und verfügt dennoch über einen extrem steifen Antrieb, der unempfindlich gegenüber äußeren Vibrationen ist. Durch das hohe Übersetzungsverhältnis des Antriebs können auch schwere Optiken problemlos eingesetzt werden. Das mit wenigen Kompromissen fast vollständig symmetrische System bietet durch die Membranführungen mit Wälzkörpern eine konkurrenzlos geringe Führungsgenauigkeit.



Individuelle Erweiterungen und Anpassungen

Die Engineering-Leistungen umfassen die Anpassung der Systeme an Ihre Struktur und die gewünschten Steuerungen. Darüber hinaus entwickeln wir Prototypen und passen die Systeme gerne an die Umgebungsanforderungen Ihrer Anwendung an, z.B. Partikelemission, Strahlung, Temperatur, Präzisions-Sonderteilefertigung, Arbeitshöhe, Kollisionsschutz, Sicherheitskonzept, Kompensationsfaktor und -filter, Sensorhalterung, Bremse, Entkopplung, Sonderschmierung, Sonderfarben, Halter, Adapter, Sondermotoren mit Pharmazulassung, Umfangreiche Dokumentationen, Testprotokoll, Lebensdauertests

Anwendungsbereiche

Konfokalmikroskopie, Laser Scanning Mikroskopie, CLSM / LSCM, Bildgebende Technologien, Laborautomatisierung, Linienscanner, Tischlaborgeräte, Kamerasysteme, Messgeräte, Zellüberwachung, Wachstumsanalyse, Sensoren und bildgebende Systeme für Analytik, Krebsforschung, In-vitro-Diagnostik, Hochdurchsatz-Screening, Beam-Scanning



ID 219595

Z
Verfahrweg [mm] 2
Wiederholgenauigkeit unidirektional [µm] ± 0.1
Wiederholgenauigkeit bidirektional [µm] ± 0.5
Positioniergeschwindigkeit [µm/s] 100
Max. Last [N] 50
Motor   Schrittmotor
Antrieb   Exzenter, Getriebe
Feedback

Linearmesssystem



Änderungen vorbehalten. Werte gelten für Einzelachsen mit unseren Controllern. Hier angegeben sind typische Werte für eine Standardausführung. Durch individuelle Anpassungen und bei genauer Kenntnis Ihrer Anwendung können deutlich verbesserte Werte erreicht werden.
