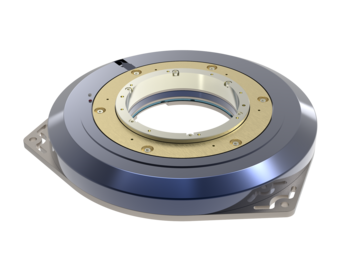

Flachbau-Rotationsplattform für anspruchsvolle Laboranalytik | Größe 258 x 258 x 36 mm, Apertur ⌀ 100 mm, Repro ± 0.001 °, Speed 360 – 36000°/s
Labor / Analytik

782499:002.26.bio

Flat-Design Drehtisch für anspruchsvolle Laboranalytik

Der lediglich 36 mm hohe Drehtisch mit weiter 100-mm-Apertur optimiert den optischen Strahlengang, da Excitation-Source, Bildgebungsoptik und Detektionsmodul in unmittelbarer Nähe zur Probe positioniert werden können. Für Labor-Setups führt dies zu konsistenterer Bildqualität, stabilen Messbedingungen und präziseren quantitativen Daten.

Hochstabile Bildgebung, optimiert für analytische Verfahren und Inspektionsaufgaben

Unbegrenzter Drehbereich für flexible Scan- und Messroutinen

Kompakte Bauhöhe von 36 mm bei 100 mm Apertur für enge Labor-Setups

Absolut kontinuierliche Rotationen bis zu 0,001°

Reproduzierbare Qualität auch bei hohen Geschwindigkeiten bis 36000°/s

Optionen:

Chemikalienresistente, leicht abwischbare Oberflächen für sichere und kontaminationsarme Laborprozesse
Sonderkonfiguration für instabile lebende Proben – ausgelegt für maximale Probenstabilität, schonende Handhabung und reproduzierbare Analysebedingungen
Leichtgängige, vibrationsarme und ultraflache Rotationslösung auf Basis von Dünnring- oder Drahtwälzlagern – ideal für platzsparende Integrationen empfindlicher Proben, optischer Pfade oder Sensorik
Präzisionsfunktionen wie Bremse, Drehbegrenzung und Hartanschlag für noch genauere Positionierung und verbesserte automatisierte Laborprozesse
Luftgelagerte, berührungsfreie Rotation für hohe Drehzahlen bis 600 U/min für maximale Lebensdauer, minimale Vibrationen und höchste Signalstabilität in analytischen Messaufbauten
Sperrluft und Absaugung für partikelarme, kontaminationsfreie Umgebungen – ideal für sensible Optik- und Probenführungen
Integrierte Kabelführung für aufgeräumte Setups, sichere Bedienung und störungsfreie Messabläufe im Labor

Anwendungsfelder

Optische & bioanalytische Bildgebung (z.B. Live-Cell Imaging, High-Content Screening, Fluoreszenz- und konfokale Mikroskopie), 3D-Analyse & Tomografie biologischer Proben (z.B. Optical Projection Tomography (OPT), Light-Sheet basierte 3D-Rekonstruktion, Micro-CT- oder X-Ray-Through-Beam-Setups), Sample Handling & Präzisionspositionierung, Beam Steering und Strahlformungs-Setups

Spezifikationen

782499:002.26.bio		-PCB-W
Verfahrweg	[deg]	n × 360
Wiederholgenauigkeit unidirektional	[deg]	± 0.1 – 0.001
Wiederholgenauigkeit bidirektional	[deg]	± 0.2 – 0.002
Positioniergeschwindigkeit	[deg/s]	360 – 36000
Max. Last Fz	[N]	30
Länge	[mm]	258
Breite	[mm]	258
Höhe	[mm]	36
Drehteller Ø	[mm]	238
Apertur Ø	[mm]	100
Gewicht	[kg]	4
Lager		Drahtwälzlager
Motor		PCB Motor
Feedback		Winkelmesssystem
Oberfläche		Aluminium eloxiert
Optionale Zusatzausstattung		Chemikalienresistente Oberflächen, Sonderkonfiguration für instabile lebende Proben, Dünnring- oder Drahtwälzlager, Bremse, Drehbegrenzung und Hartanschlag, Luftlagerung, Sperrluft und Absaugung
Reinraum Varianten		bis Reinraum ISO 6 (höher auf Anfrage)
Varianten Strahlng		auf Anfrage
Varianten Magnetismus		magnetisch
Varianten Vakuum		auf Anfrage

Änderungen vorbehalten. Werte gelten für Einzelachsen mit unseren Controllern. Hier angegeben sind typische Werte für eine Standardausführung. Durch individuelle Anpassungen und bei genauer Kenntnis Ihrer Anwendung können deutlich verbesserte Werte erreicht werden.
