XY Laserpanelstage mit Verfahrwegen bis 2500 x 1500 mm | Positioniersystem X Linearmotor, Luftlager | Y Kugelgewindetrieb, AC-Servo - Portale

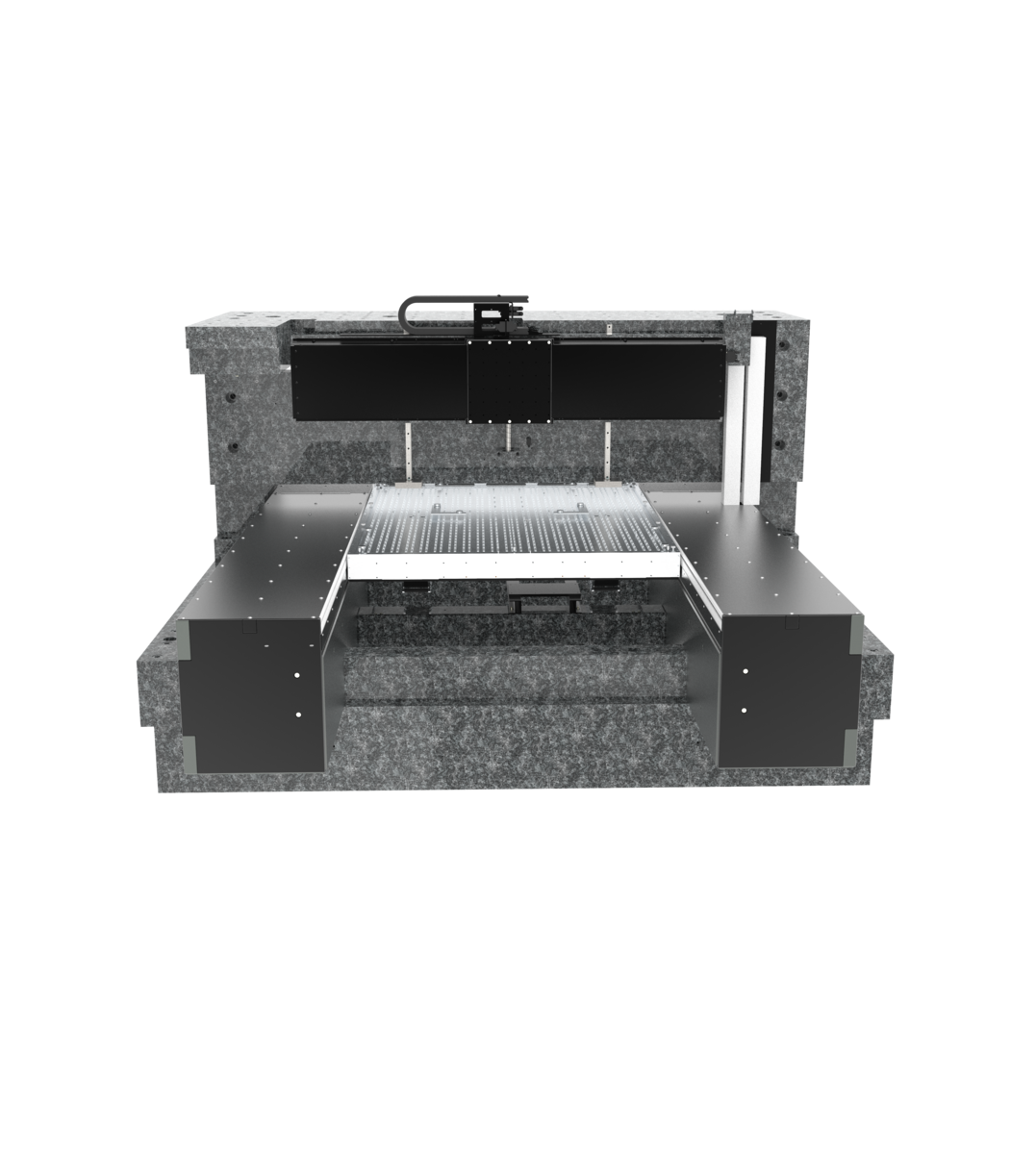

Luftlager-Portalsystem für hohe Lasten und große Verfahrwege

Dieses luftgelagerte XY Positioniersystem wurde für die Laserbearbeitung von großen und schweren Paneelen entwickelt. Der kundenspezifische Laser an Z-Achse bewegt sich extrem schnell über das Material. Durch die großen Verfahrwege bis 600 mm und einer optionalen Erweiterung auf 2500 mm, können hohe Stückzahlen erreicht werden. Das gleiche Konzept kann auch für andere hochdynamische und präzise Anwendungen eingesetzt werden, die lange Verfahrwege erfordern.



Flexible Anpassung an verschiedene Fertigungsanforderungen

  • Ideal für die Lasermicrobearbeitung großer Teile
  • Extrem schnelle und feine Laserstrukturierung mit 1630 mm/s
  • Ultrafeine Auflösung von 0.1 µm
  • Bearbeitung hoher Lasten bis 3100 N
  • Enorm hohe Beschleunigungen bis zu 5G bei über 120 m/min
  • verschleißfreier 24/7 Industriebetrieb durch Luftlagertechnik

Optional erweiterbar:

  • Anpassung der Verfahrwege von 1000 x 500 mm bis 2500 x 1500 mm
  • Lastinterface, Kabelführung, Faltenbalgabdeckung und Sperrluft für raue Industrieanwendungen
  • Ausführungen für Reinraum ISO 14644-1 (bis Klasse 1 auf Anfrage)
  • Gebrauchsfertige Steuerung mit vorkonfiguriertem Controller inkl. Beispielsoftware

Hochpräzise bei extremen Beschleunigungen

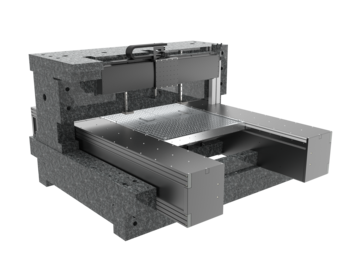

Die Basis für das System ist eine massive stabile Granitstruktur. Für die x-Achse mit 1600 mm Verfahrweg werden vorgespannte Luftlager eingesetzt, um eine Ebenheit des Verfahrwegs < 1 µm über 100 mm zu erreichen. Darüber hinaus eliminieren die Luftlager jeglichen Verschleiß, trotz der für industrielle Anwendungen typischen sehr hohen Zyklen. Die Y-Achse besteht aus einem kostenoptimierten und industrieerprobten Lineartischmodell PMT320 mit 1150 mm Verfahrweg.

Durch den Einsatz von Tecnotion-Servo-Linearmotoren in beiden Achsen können Beschleunigungen bis zu 5 G und Geschwindigkeiten über 120 m/min erreicht werden. Die integrierten Linear-Encoder ermöglichen eine Positionsauflösung von 0.1 µm. Für die vertikale Bewegung des Lasers wird ein Standard-Kugelgewindetrieb verwendet.



Individuelle Erweiterungen und Anpassungen

Die Engineering-Leistungen umfassen die Anpassung der Systeme an Ihre Struktur und die gewünschten Steuerungen. Darüber hinaus entwickeln wir Prototypen und passen die Systeme gerne an die Umgebungsanforderungen Ihrer Anwendung an, z.B. Partikelemission, Strahlung, Temperatur, Präzisions-Sonderteilefertigung, Arbeitshöhe, Kollisionsschutz, Sicherheitskonzept, Kompensationsfaktor und -filter, Sensorhalterung, Bremse, Entkopplung, Sonderschmierung, Sonderfarben, Halter, Adapter, Sondermotoren mit Pharmazulassung, Umfangreiche Dokumentationen, Testprotokoll, Lebensdauertests

Anwendungsbereiche

Laserbearbeitung, Laserstrukturierung, Bearbeitung von Dünnschichtsolarpaneelen, Laser Microbearbeitung, Microsucturing, Flachbildschirmherstellung, High Speed Anwendungen



782451:001.26

X

Y

Verwendetes StandardsystemLA340-EDLMPLT320-DLM

Verfahrweg

[mm; deg]

16001150

Wiederholgenauigkeit unidirektional

[µm; deg]

± 0.3

± 0.4

Wiederholgenauigkeit bidirektional

[µm; deg]

± 0.4

± 0.5

Positioniergeschwindigkeit

[mm/s; deg/s]

1630

1210

Max. Last

[N]

100

3100

Motor



Dynamischer Linearmotor (eisenbehaftet)

Dynamischer Linearmotor (eisenbehaftet)

Führung

Luftlager

Profilschiene

Feedback

Linearmesssystem

Linearmesssystem



Änderungen vorbehalten. Werte gelten für Einzelachsen mit unseren Controllern. Hier angegeben sind typische Werte für eine Standardausführung. Durch individuelle Anpassungen und bei genauer Kenntnis Ihrer Anwendung können deutlich verbesserte Werte erreicht werden.
