Schwerlast-Linear-Hub-Positioniersystem | XYZ Profilschiene, Kugelgewindetrieb, Schrittmotor, Mdrive | Hub 500 x 200 x 500 mm
Kombinationen aus Industrieachsen

782300:158.26
Schwerlast-Linear-Hub-Positioniersystem | XYZ Profilschiene, Kugelgewindetrieb, Schrittmotor, Mdrive  | Hub 500 x 200 x 500 mm - Kombinationen aus Industrieachsen

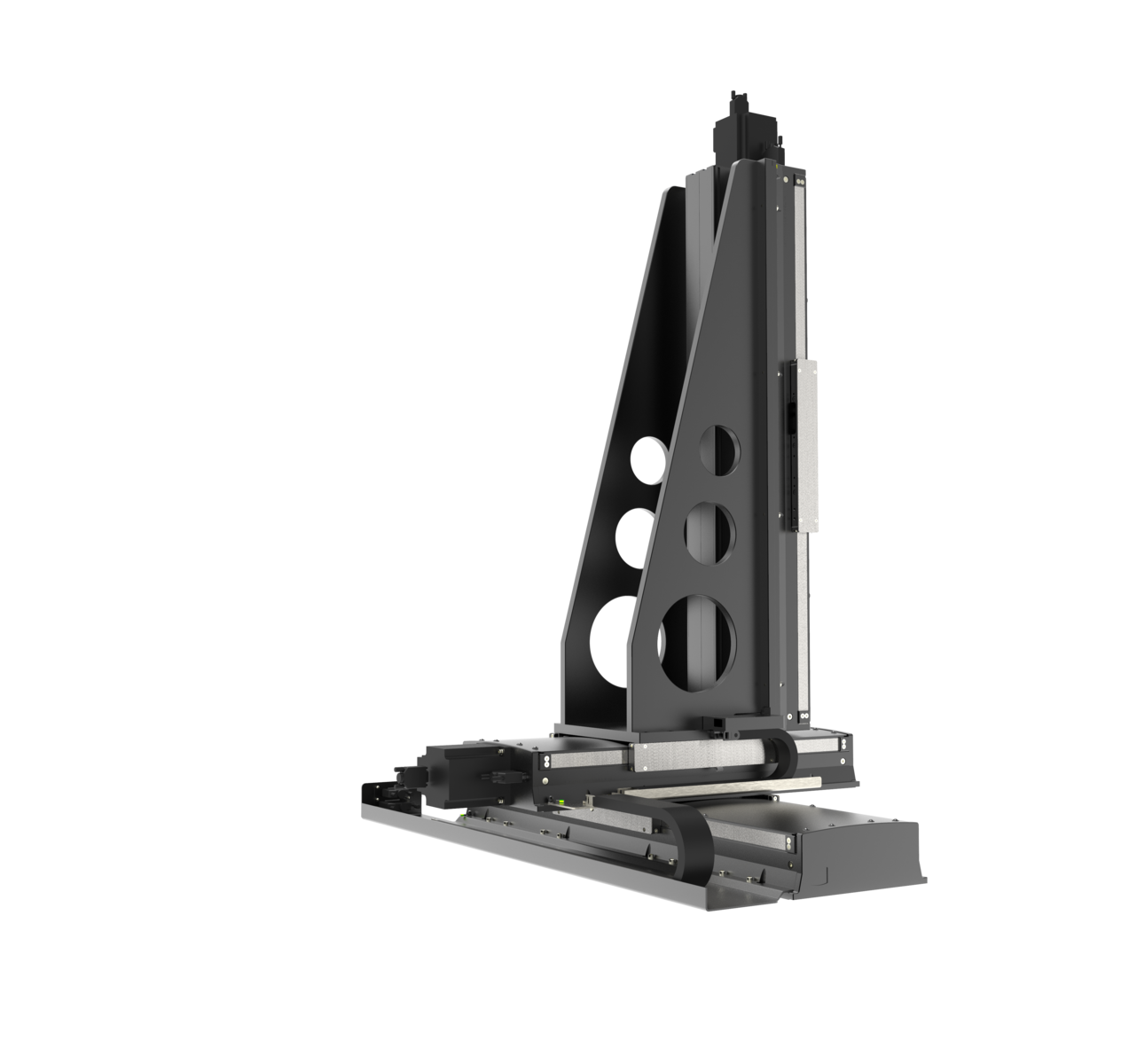

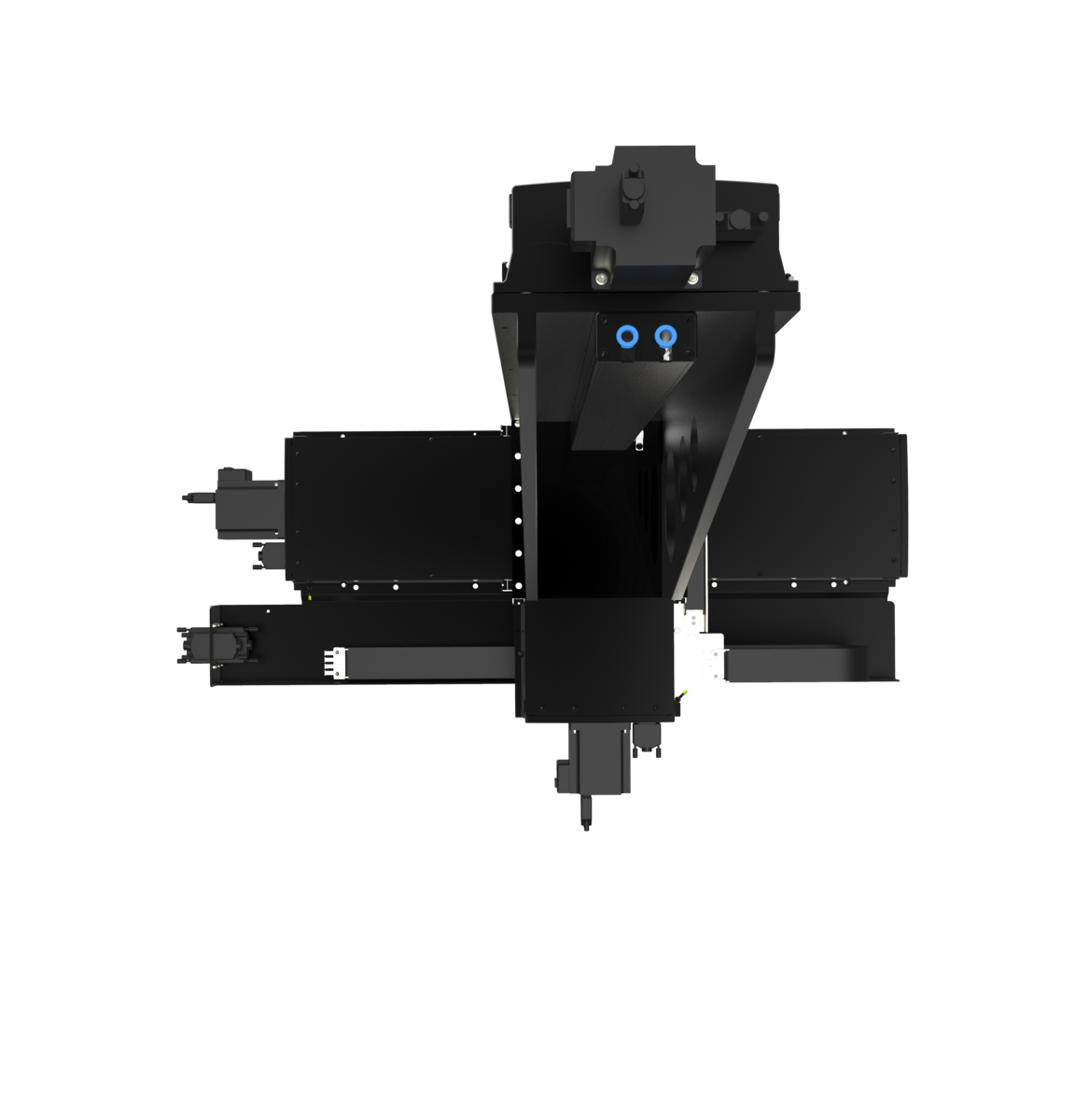

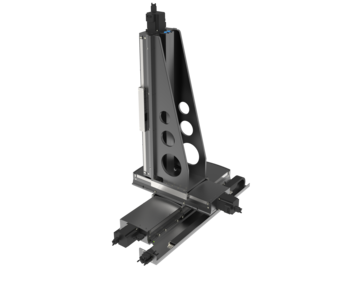

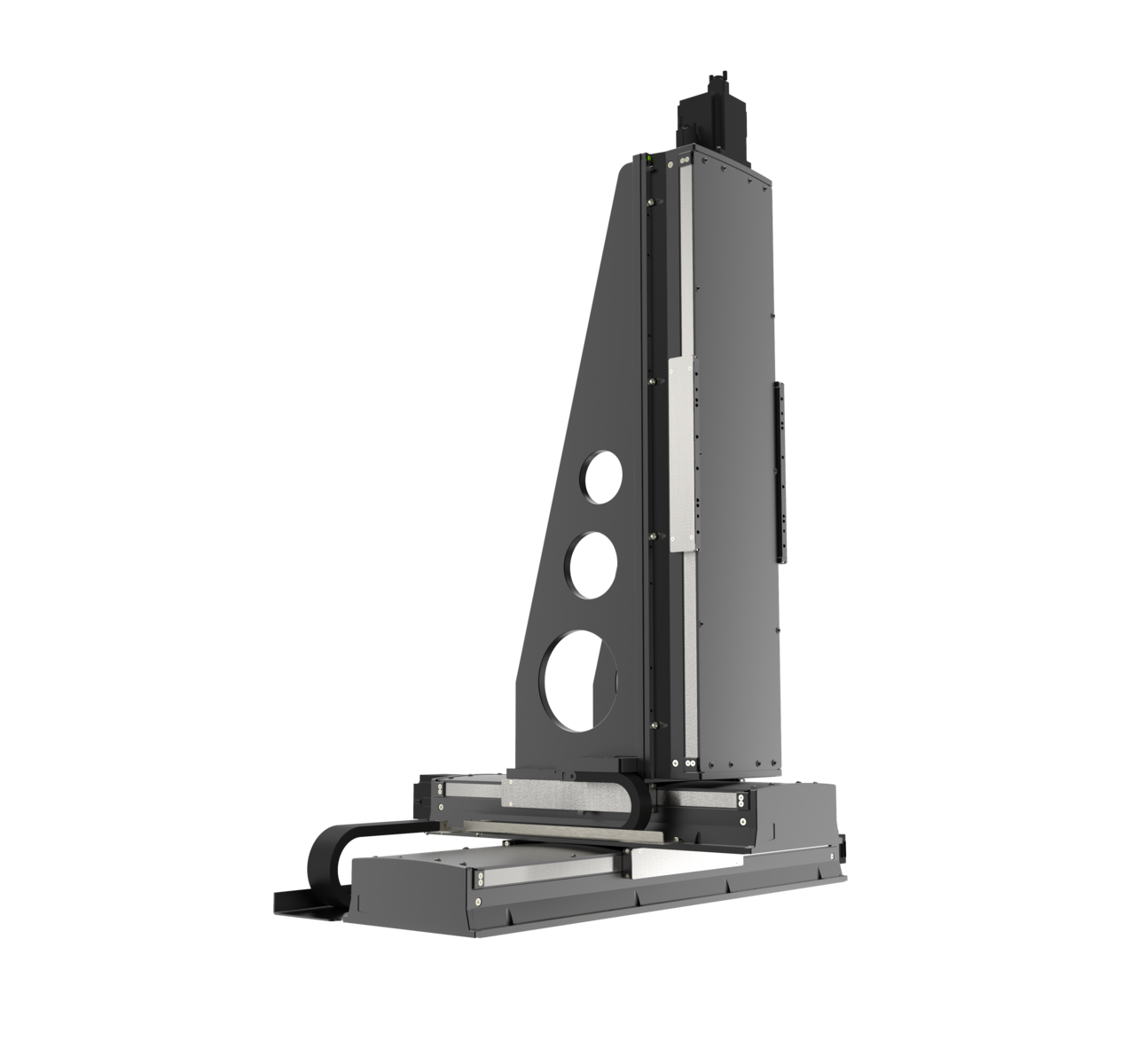

Orthogonale XYZ Kombination aus drei Linearachsen

Diese Kombination besteht aus insgesamt drei Lineartischen der Standard-Serie PLT240 und bietet im Mikroschrittbetrieb hohe Wiederholgenauigkeiten. Der Spindelantrieb in Kombination mit einer magnetischen Bremse ermöglicht vertikale Anwendungen mit hohen Lasten auf kleinen Stellplatz.

  • Ideal für vertikale Anwendungen mit geringen Stellplatz
  • Große Verfahrwege bis 500 x 200 x 500 mm
  • Hohe Lasten bis 100 kg

Optionen:

  • Rotatorische Bewegungen in Kombination mit DT240
  • Anpassung an den Prozess: Verfahrwege, Probenhalterung, Gestell, Umhausung
  • Kombination von Linearmotor und Spindelatrieb für dynamische Anwendungen
  • Individuelle Lösungsfindung mit 3D-Entwurf für die Positionieraufgabe

Individuelle Erweiterungen und Anpassungen

Die Engineering-Leistungen umfassen die Anpassung der Systeme an Ihre Struktur und die gewünschten Steuerungen oder die ganz individuelle Lösungsfindung mit 3D-Entwurf für die anwendungsspezifische Positionieraufgabe.

Darüber hinaus entwickeln wir Prototypen und passen die Systeme gerne an die Umgebungsanforderungen Ihrer Anwendung an, z.B. Partikelemission, Strahlung, Temperatur, Präzisions-Sonderteilefertigung, Arbeitshöhe, Kollisionsschutz, Sicherheitskonzept, Kompensationsfaktor und -filter, Sensorhalterung, Bremse, Entkopplung, Sonderschmierung, Sonderfarben, Halter, Adapter, Sondermotoren mit Pharmazulassung, Umfangreiche Dokumentationen, Testprotokoll, Lebensdauertests


Anwendungsfelder

Positionierung für bildgebende Verfahren, platzsparende Positioniersysteme mit großem Z-Hub, vertikale Inspektionssysteme, automatische optische Inspektion (AOI), Automatisierung für Fälschungserkennung, Lasertechnik



782300:158.26 XYZ
Standard System PLT240PLT240PLT240
Verfahrweg[mm]500200500
Wiederholgenauigkeit unidirektional[µm]± 3.9± 3.9± 3.9
Wiederholgenauigkeit bidirektional[µm]± 4.4± 4.4± 4.4
Positioniergeschwindigkeit[mm/s]303030
Max. Geschwindigkeit[mm/s]606060
Max. Last[N]420420420
Gewicht[kg]110
Länge x Breite x Höhe[mm]1040 x 715 x 1200
Antrieb KugelgewindetriebKugelgewindetriebKugelgewindetrieb
Spindel Typ 1416.585/5.20.685.825 P3P1416.604/5.20.385.525 P3P; 1975611416.585/5.20.685.825 P3P
Spindel Steigung 555
Führung ProfilschieneProfilschieneProfilschiene
Motor Schrittmotor, MDriveSchrittmotor, MDriveSchrittmotor, MDrive
Feedback Open LoopOpen LoopOpen Loop
Zusatzausstattung Aufbau mit Linearmotoren für dynamische Anwendungen, Drehtisch (DT240), Probenhalter, Umhausung, Sicherheitskonzept und -technik (Not-Aus, Türschalter, Lichtgitter, Laserscanner, STO, SLS)
Reinraum Varianten auf Anfrage
Strahlung Varianten auf Anfrage



Änderungen vorbehalten. Werte gelten für Einzelachsen mit unseren Controllern. Hier angegeben sind typische Werte für eine Standardausführung. Durch individuelle Anpassungen und bei genauer Kenntnis Ihrer Anwendung können deutlich verbesserte Werte erreicht werden.
