Transport- und Justagesystem | X Kugelgewindetrieb, Schrittmotor | YZ Festkörpergelenk, Seil, Schrittmotor
Kombinationen aus Industrieachsen

782441:002.26
Transport- und Justagesystem | X Kugelgewindetrieb, Schrittmotor | YZ Festkörpergelenk, Seil, Schrittmotor - Kombinationen aus Industrieachsen



Transfer und Wechsel von langen, zylindrischen Proben

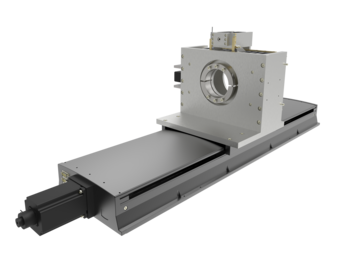

Dieses XYZ Positioniersystem ermöglicht den Transfer und Wechsel von langen und zylindrischen Proben über einen Verfahrweg von 800 mm. Die Transferachse PLT320-SM positioniert zuverlässig und präzise schwere Proben, die über einen XY-Käfig feinjustiert werden. Zu Befestigung der Probe verfügt das System über eine zylindrische Einspannung, welche kundenspezifisch angepasst werden kann.



Anpassbar für sämtliche Industrieanwendungen

  • Ideal für den modularen Auf- und Ausbau von industriellen Anwendungen
  • Transferwege von 800 mm und Probenverstellung bis 20 x 20 mm
  • Zuverlässige und präzise Positionierung im 24/7-Betrieb bei Geschwindigkeiten bis zu 60 mm/s

    Optionen:

    • Verschiedene Durchmesser und Formen für die Einspannung
    • Unterschiedliche Transferwege von 300 - 1000 mm
    • Abwischbare, Chemikalienresistente Oberflächen
    • Sonderkonfiguration für Medizin oder Biotechnologie
    • Ausführungen für Reinraum ISO 14644-1 bis Klasse 1 (auf Anfrage)

    Individuelle Erweiterungen und Anpassungen

    Die Engineering-Leistungen umfassen die Anpassung der Systeme an Ihre Struktur und die gewünschten Steuerungen oder die ganz individuelle Lösungsfindung mit 3D-Entwurf für die anwendungsspezifische Positionieraufgabe.

    Darüber hinaus entwickeln wir Prototypen und passen die Systeme gerne an die Umgebungsanforderungen Ihrer Anwendung an, z.B. Partikelemission, Strahlung, Temperatur, Präzisions-Sonderteilefertigung, Arbeitshöhe, Kollisionsschutz, Sicherheitskonzept, Kompensationsfaktor und -filter, Sensorhalterung, Bremse, Entkopplung, Sonderschmierung, Sonderfarben, Halter, Adapter, Sondermotoren mit Pharmazulassung, Umfangreiche Dokumentationen, Testprotokoll, Lebensdauertests

    Anwendungsfelder

    Transfer- und Justage von langen zylindrischen Proben, Automatisierung Probenzuführung, Verstellung von langen Proben, Probenwechsel, Lasertechnik, Messtechnik, Qualitätssicherung, Inspektionssysteme



    782441:002.26

    X

    Y

    Z

    Verwendetes StandardsystemPLT320-SMKT380-SMKT380-SM

    Verfahrweg

    [mm; deg]

    800

    20

    20

    Wiederholgenauigkeitunidirektional

    [µm; deg]

    ± 3.9

    ±  6

    ±  6

    Wiederholgenauigkeitbidirektional

    [µm; deg]

    ± 4.4

    ±  10

    ±  10

    Positioniergeschwindigkeit

    [mm/s; deg/s]

    30

    1

    1

    Max. Geschwindigkeit[mm/s; deg/s]6022

    Max. Last

    [N]

    940

     200

    200

    Motor



    Schrittmotor

    Schrittmotor

    Schrittmotor

    Antrieb



     Kugelgewindetrieb

     Festkörpergelenk, Seil

     Festkörpergelenk, Seil

    Feedback

    Open Loop

    Open Loop

    Open Loop
    Apertur[mm]113.5
    Länge x Breite x Höhe[mm]1240 x 320 x 465



    Änderungen vorbehalten. Werte gelten für Einzelachsen mit unseren Controllern. Hier angegeben sind typische Werte für eine Standardausführung. Durch individuelle Anpassungen und bei genauer Kenntnis Ihrer Anwendung können deutlich verbesserte Werte erreicht werden.
